step　1-7　線と線をつなぐ

線と線をつなぐ

手順

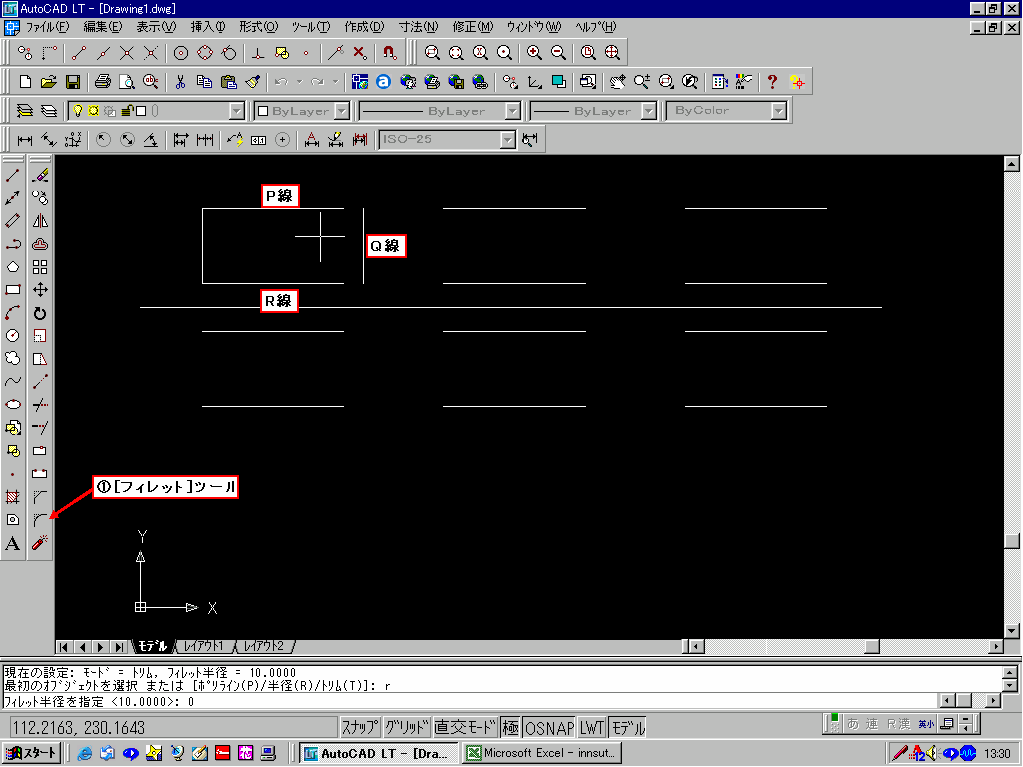

�@[フィレット]ツールをクリックする。
�Aコマンドウインドウに＜ｒ＞を入力する
�Bコマンドウインドウに＜0＞を入力する
�CP線とQ線をクリックする。
�Dスペースバーを押して[フィレット]ツールを呼び出す。
�EQ線とR線をクリックする。

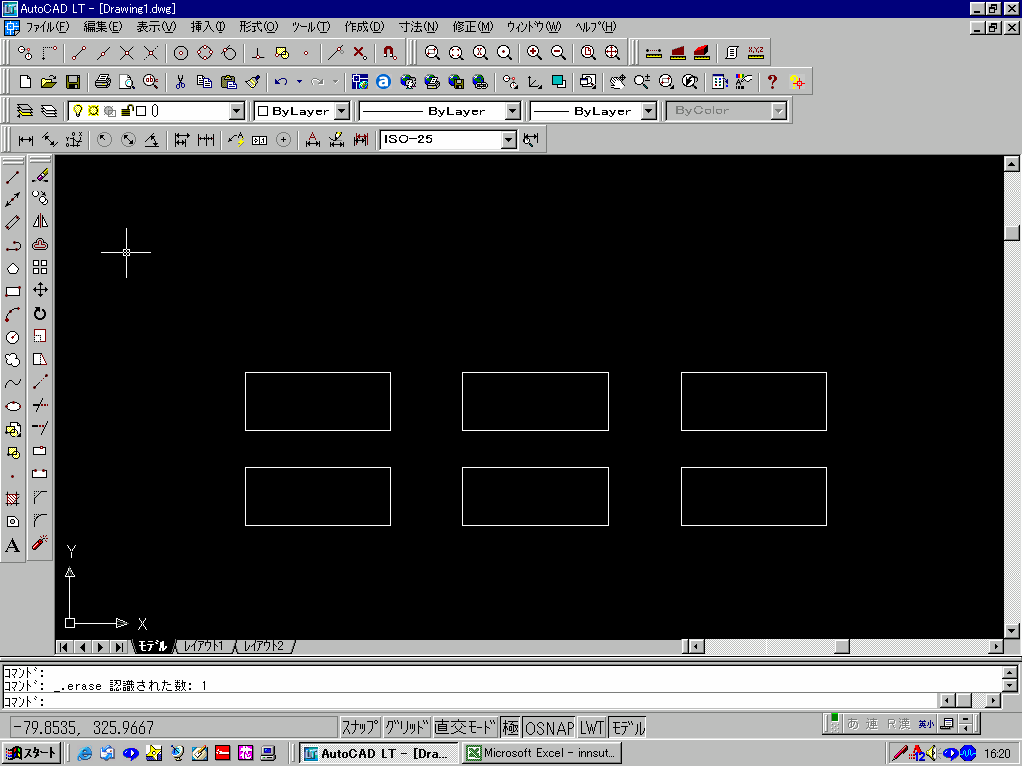

�F同様に他の線もフィレット処理を行い、画面のように6個の四角形を作図する。

�@[フィレット]ツールをクリックする。
�Aコマンドウインドウに＜ｒ＞を入力する
�Bコマンドウインドウに＜0＞を入力する
�CP線とQ線をクリックする。
�Dスペースバーを押して[フィレット]ツールを呼び出す。
�EQ線とR線をクリックする。

�F同様に他の線もフィレット処理を行い、画面のように6個の四角形を作図する。
