§-1 擁壁図面の作成

１．下記の様な擁壁図を作成してみましょう！

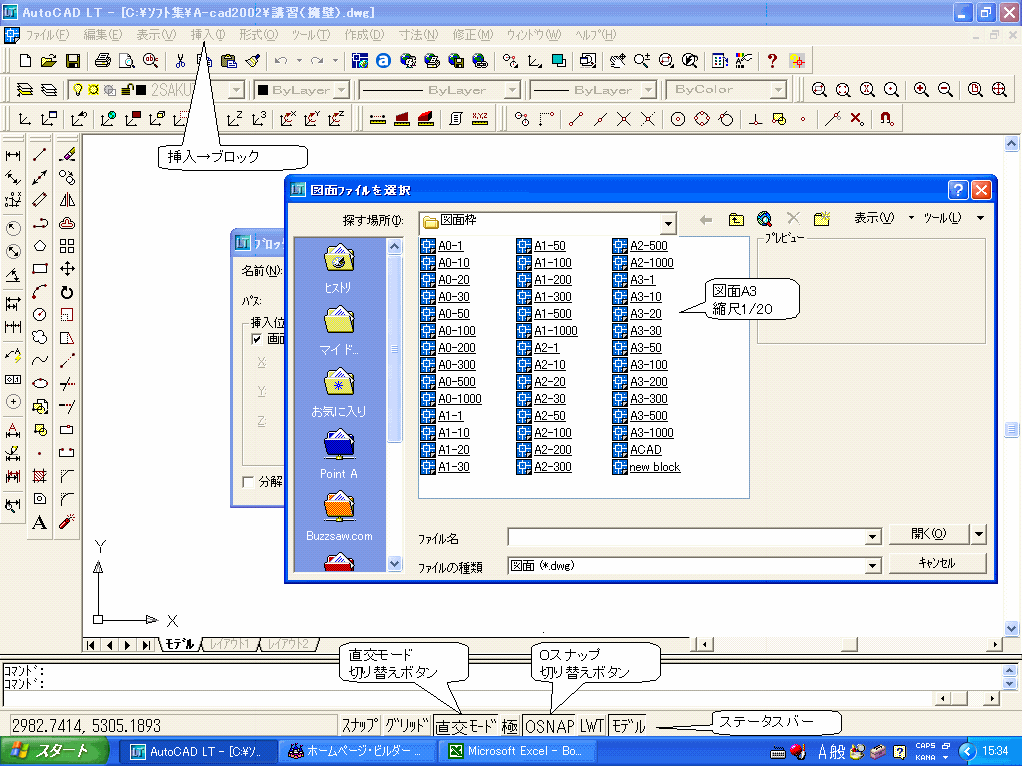

２．「挿入」→「ブロック」→「参照」→「図面枠ホルダー」から「A3-20」図面枠を選ぶ

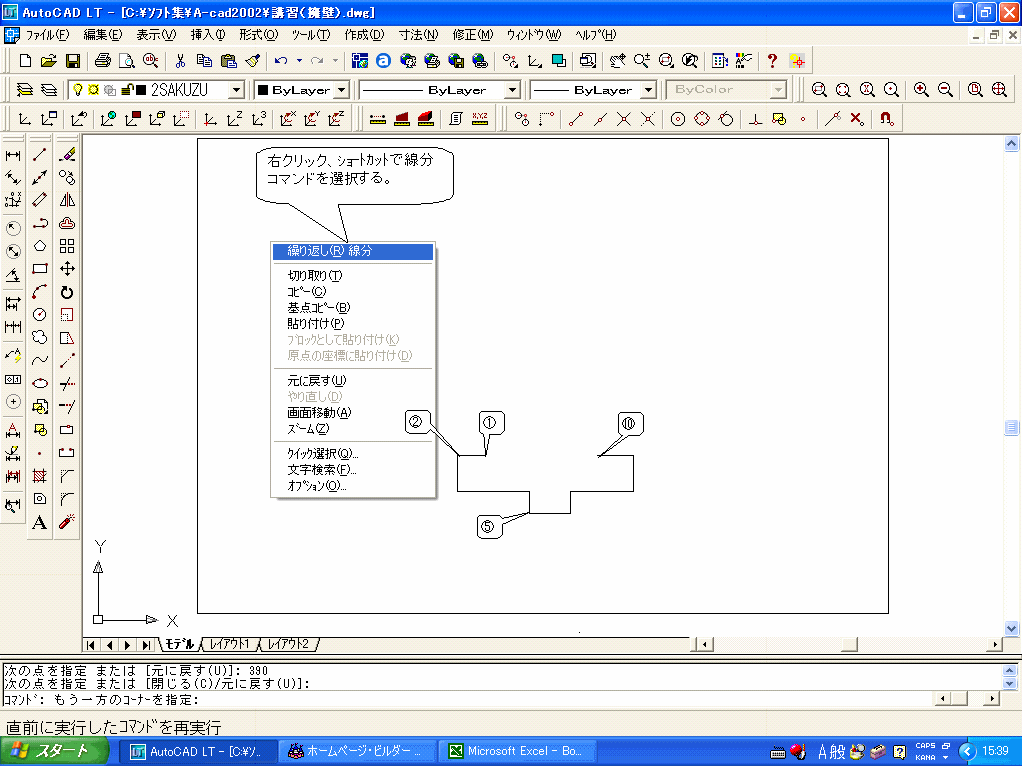

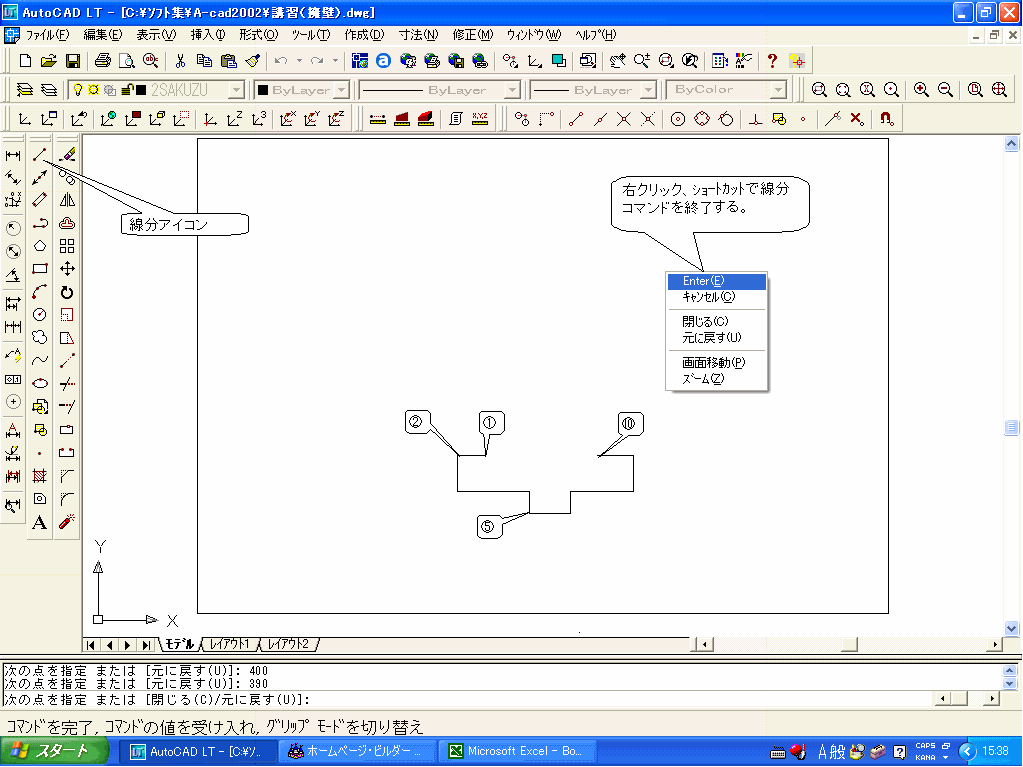

３．「線分コマンド」（直交モード）（Oスナップ）で�@〜�Iまで方向と長さを順次入力する。

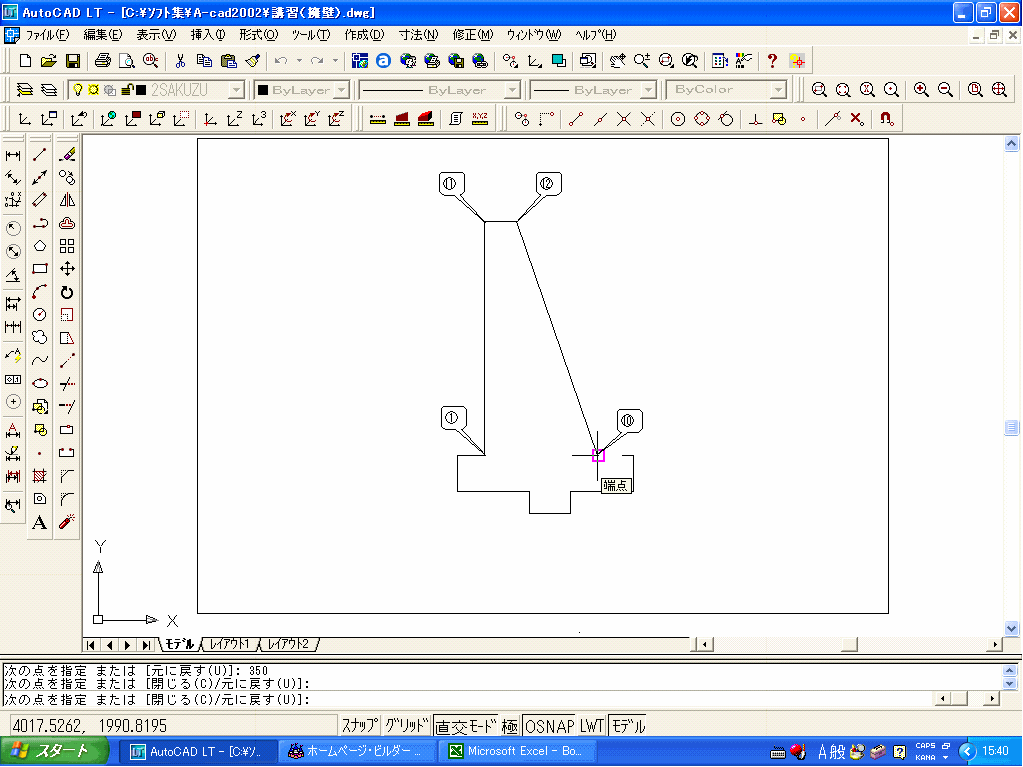

４．「線分コマンド」（直交モード）（Oスナップ）で�@→�J→�Kまで方向と長さを順次入力する。
　　そのまま�I付近にカーソルを近つけるとOスナップの端点マーカーが表示された時点でクリックする。

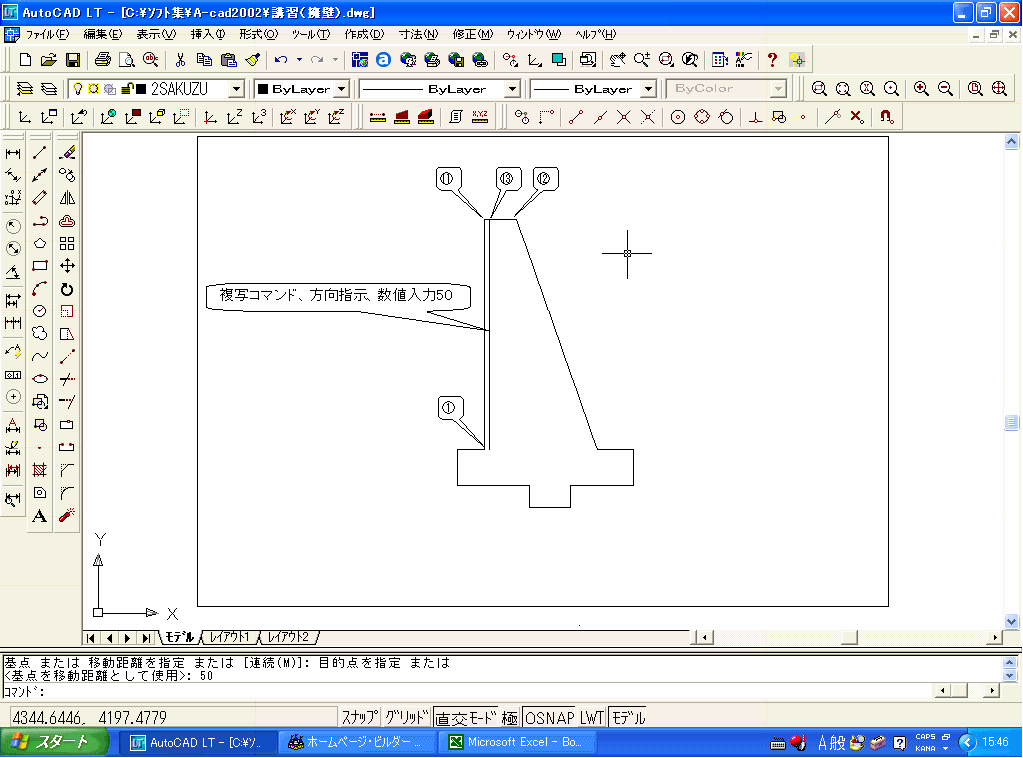

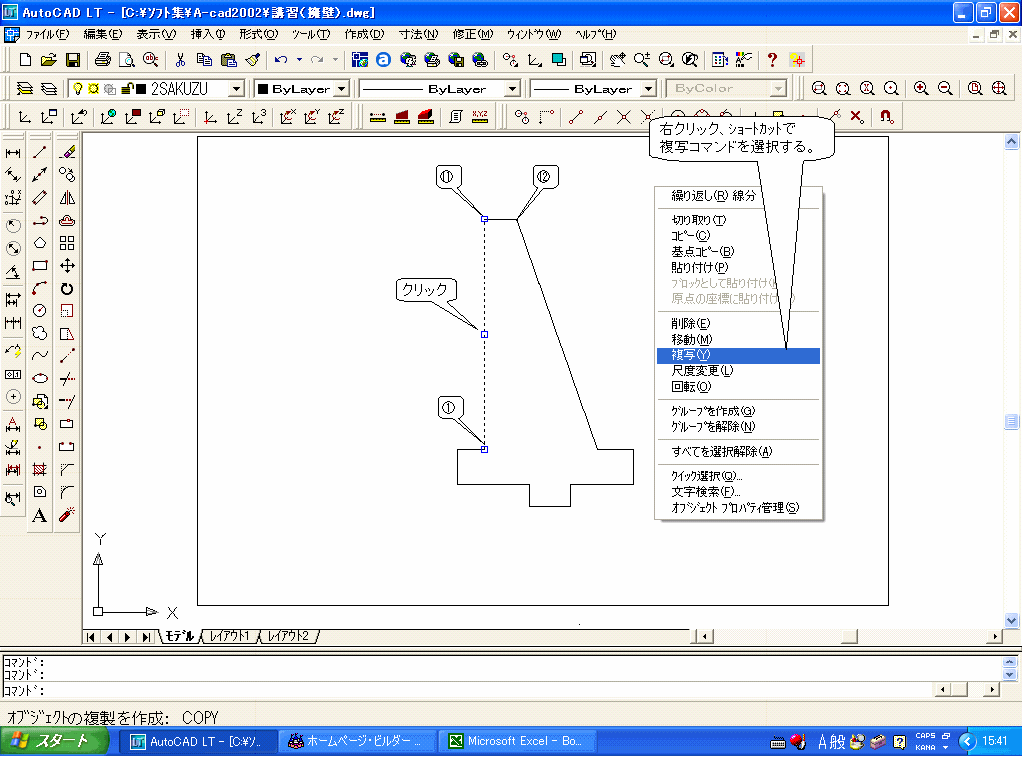

５．�@−�Jの線分をクリックし（青色破線に変化）、右クリックでショートカットメニューから「複写コマンド」で、
　　Oスナップ（端点）を右方向へドラックした後で数値50を入力し、Enterを選択する。

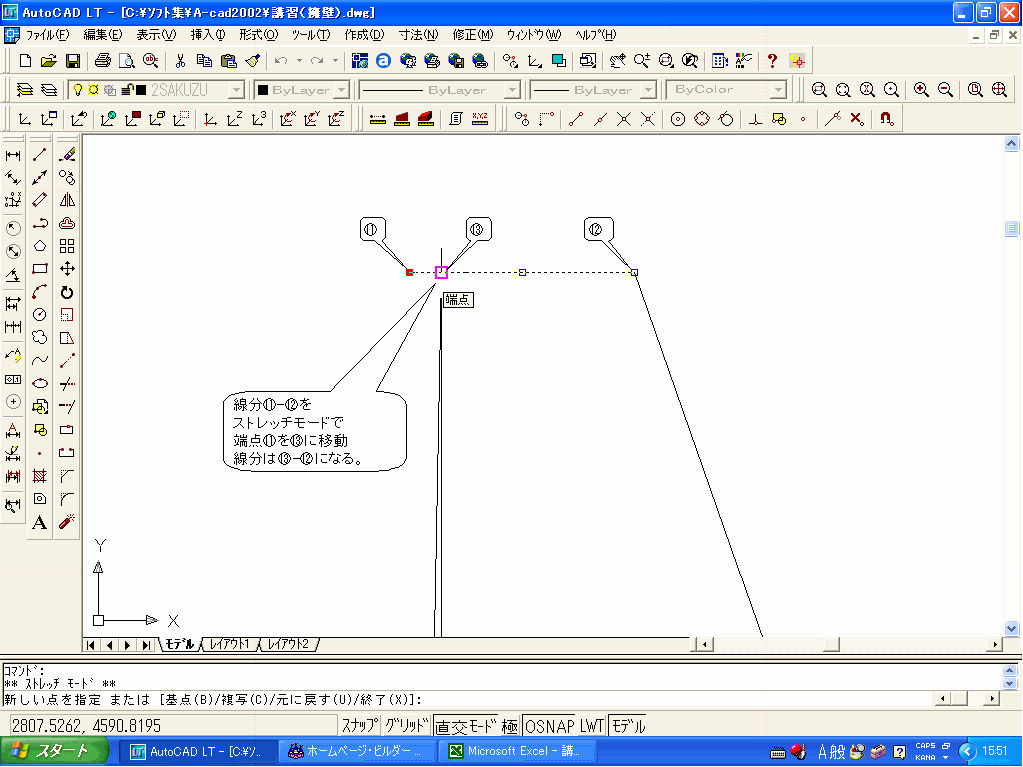

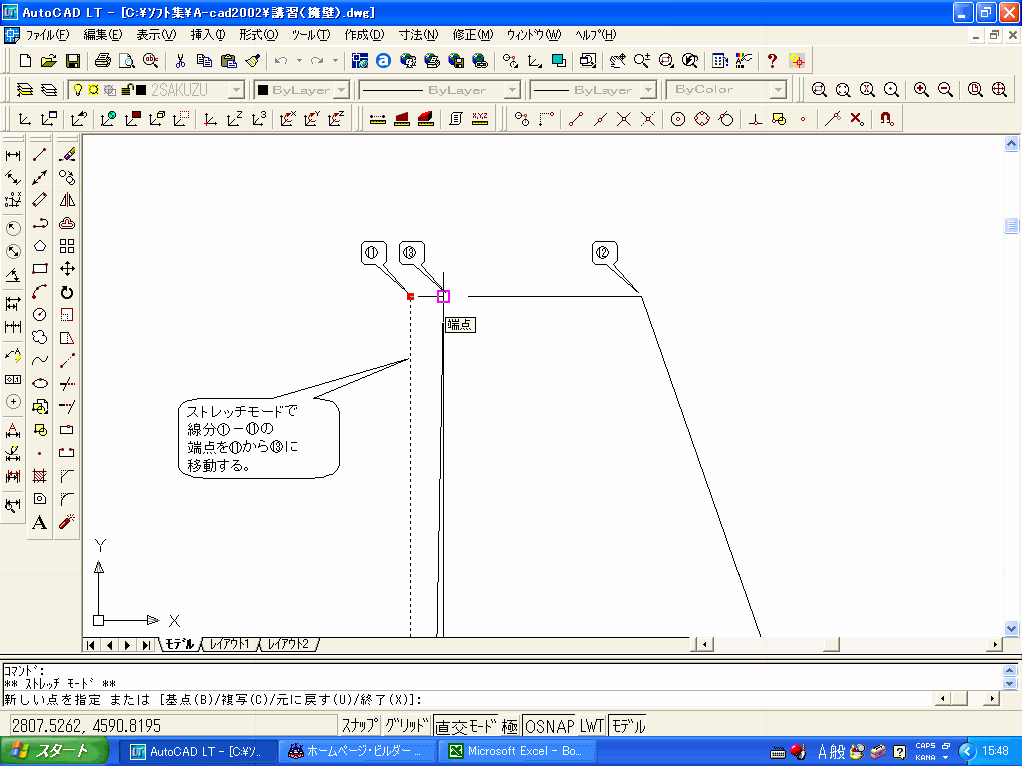

６．�@−�Jの線分をクリックする。（青色破線に変化し、両端と中央に小さな四角形グリップが表示される。）
　次に、�Jの端点のグリップをクリックする。（赤いグリップに変わる、ストレッチモードとなる。）
　�Jの赤いグリップをドラックして、�Lにドロップする。

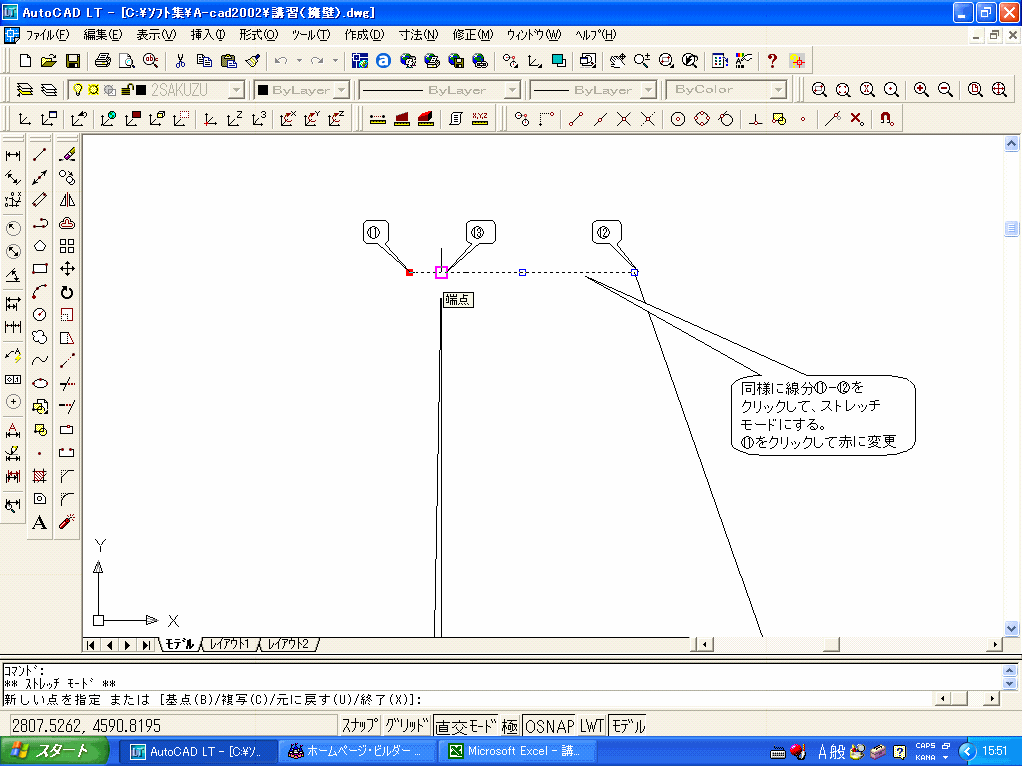

７．�J-�Kの線分をクリックする。（青色破線に変化し、両端と中央に小さな四角形グリップが表示される。）
　次に、�Jの端点のグリップをクリックする。（赤いグリップに変わる、ストレッチモードとなる。）
　�Jの赤いグリップをドラックして、�Lにドロップする。

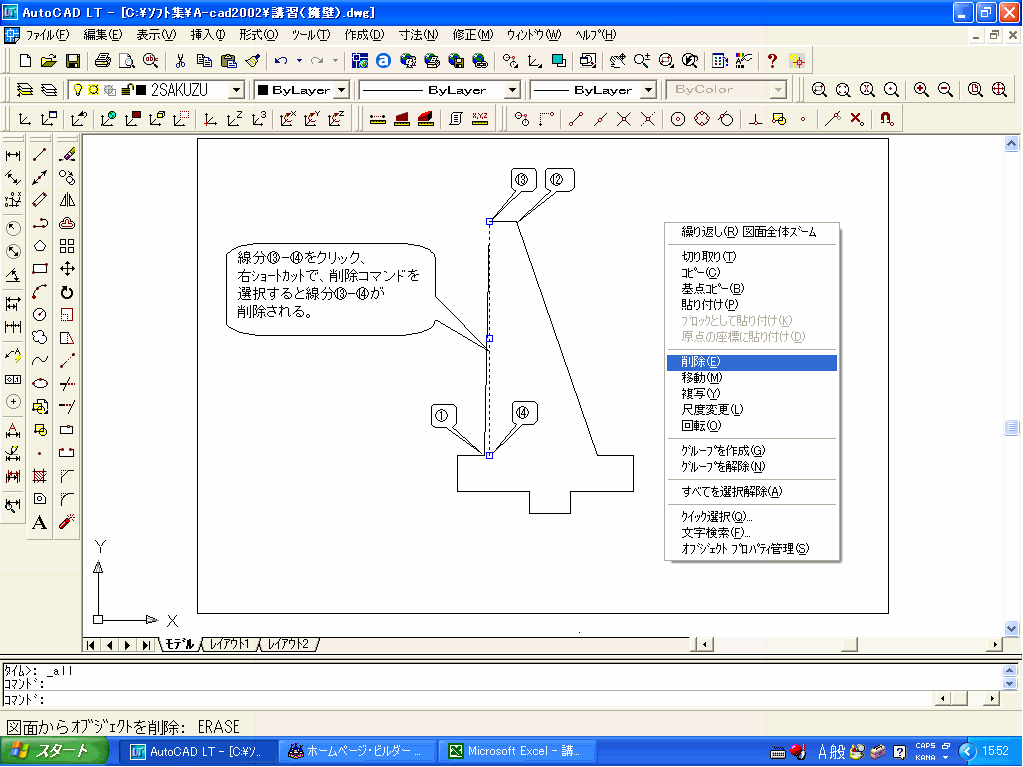

８．�L-�Mの線分をクリックする。（青色破線に変化し、両端と中央に小さな四角形グリップが表示される。）
　次に、右クリックｼｮｰﾄｶｯﾄより削除を選択し、線分を削除する。

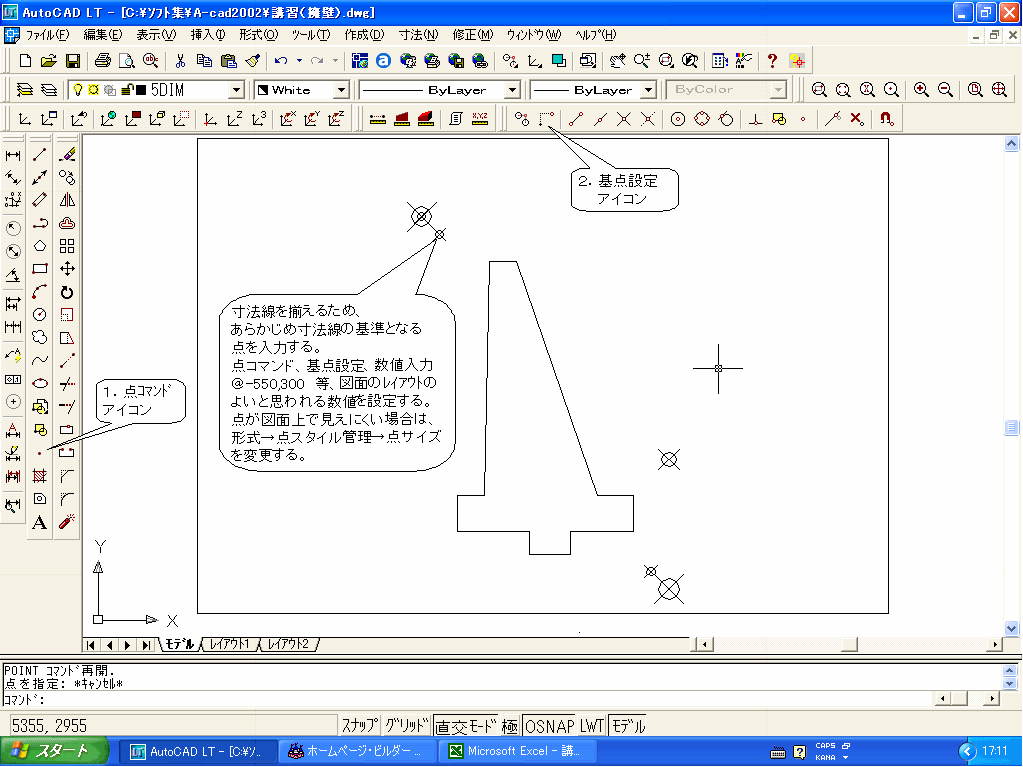

９．寸法線、寸法補助線、寸法値を入力するための準備として、寸法線を揃えるために基準となる点を入力する。
　「点ｺﾏﾝﾄﾞ」→「基点挿入」→相対座標で入力する、図形の角点をクリックし、＠-550，300等と入力する。
　図面レイアウトのよい数値で入力する。
　点は、「形式」→「点スタイル管理」→「点サイズ」を変更することで、図面上での大きさを変更できる。

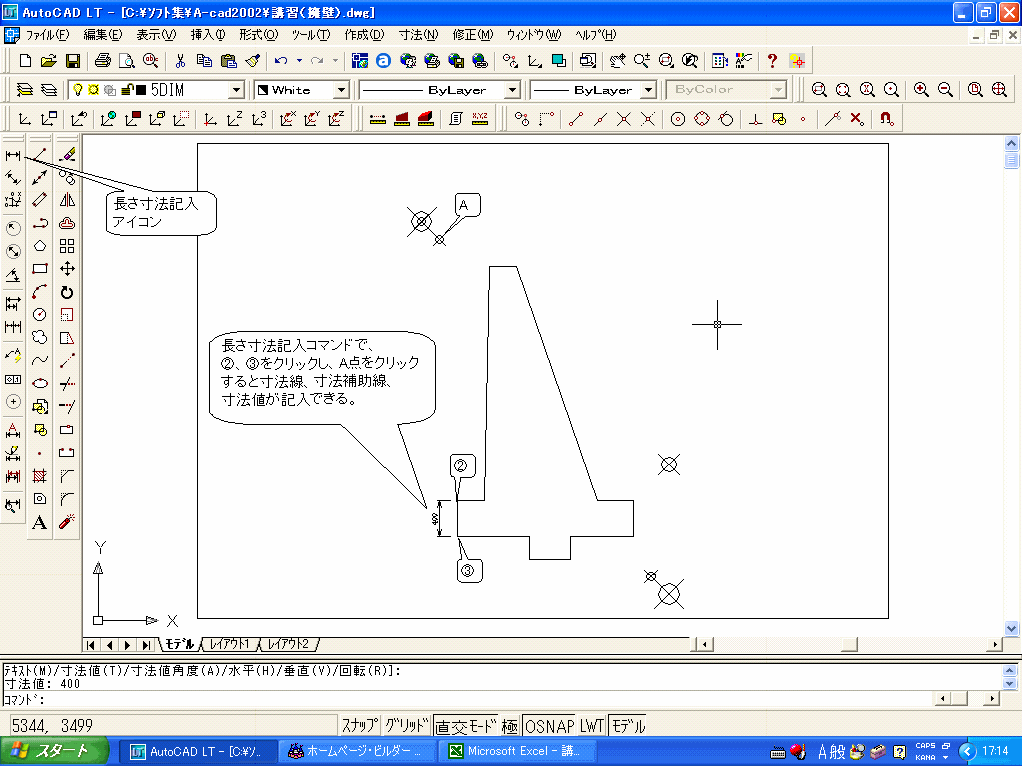

１０．寸法線、寸法補助線、寸法値を入力する。

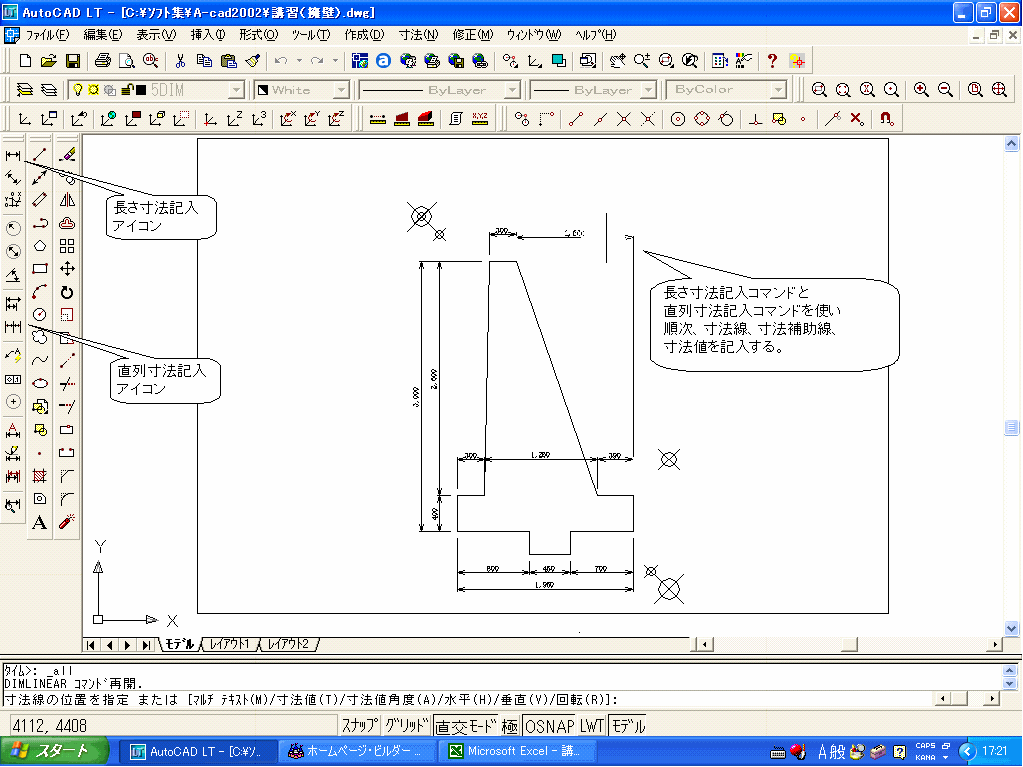

　　「長さ寸法記入アイコン」→�Aをクリック→�Bをクリック→Aをクリック
　　これで１つのブロックが完了である！
　　同一寸法線上で次の寸法を入力する場合は、「直列寸法記入アイコン」で同様に操作する。
　　直列寸法記入の場合には寸法線の位置は、前の寸法線をクリックすることで合わせることができる。
　　「長さ寸法記入」と「直列寸法記入」をうまく組み合わせて、作図しよう！

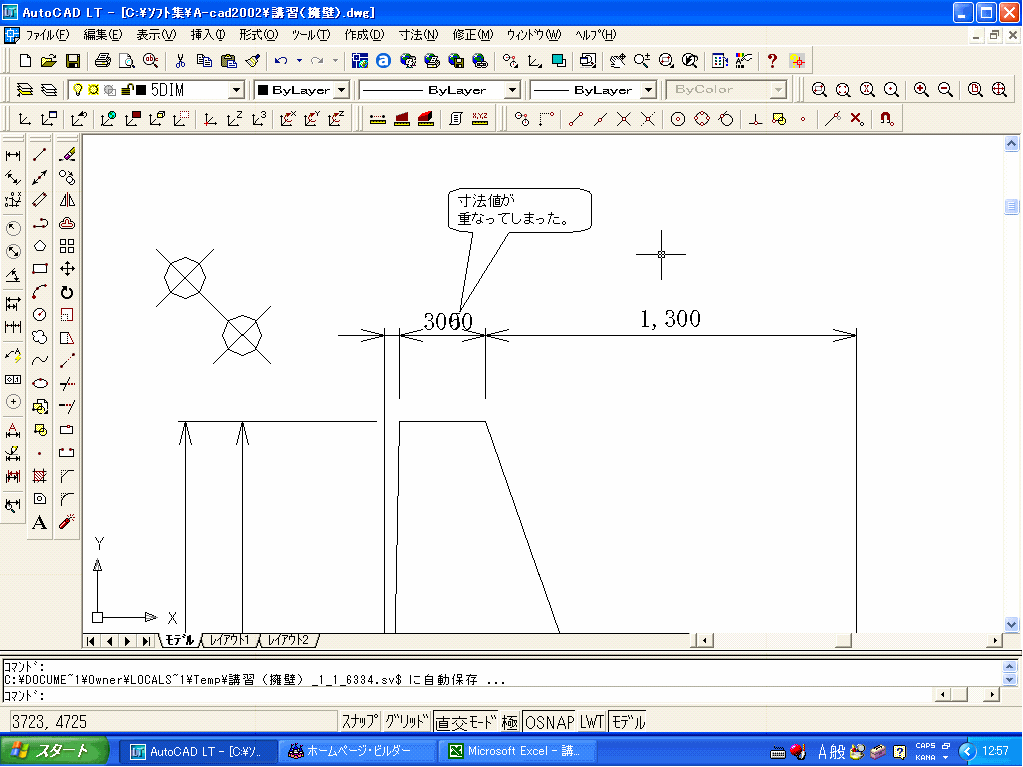

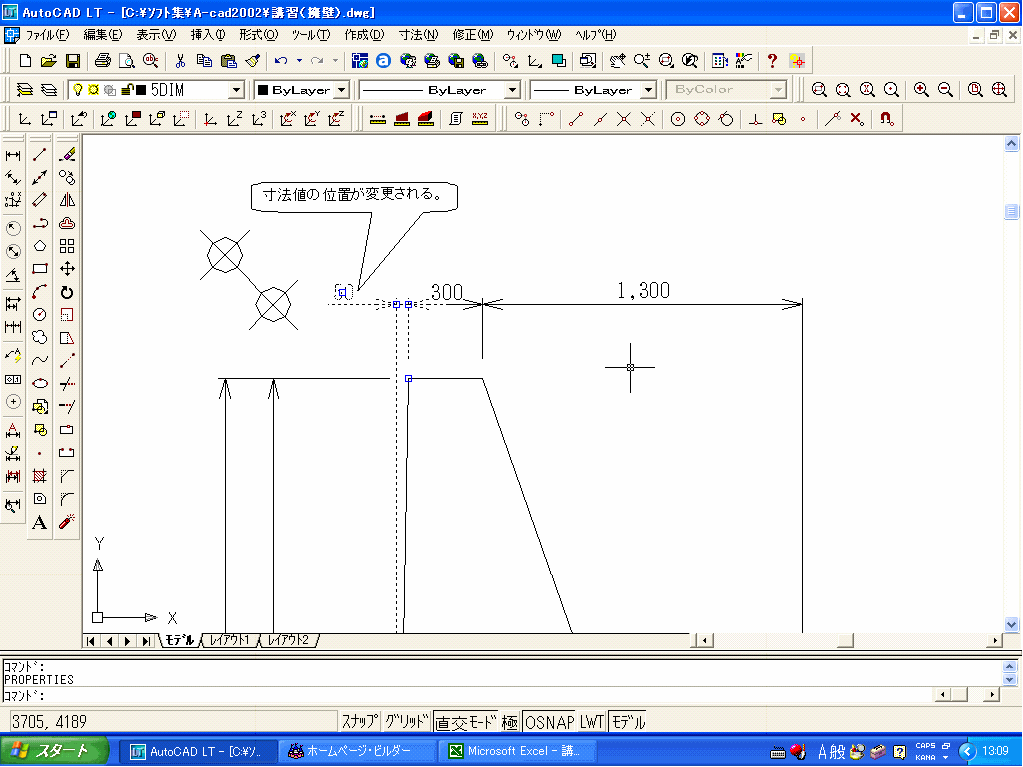

１１．寸法が小さい場合等では、寸法値がうまくレイアウトできないことがある。
　　寸法値の位置を変更しよう！。
　　寸法線、寸法補助線、寸法値は、一体化されている（分解も可能であるが、ここではしないほうがよい）

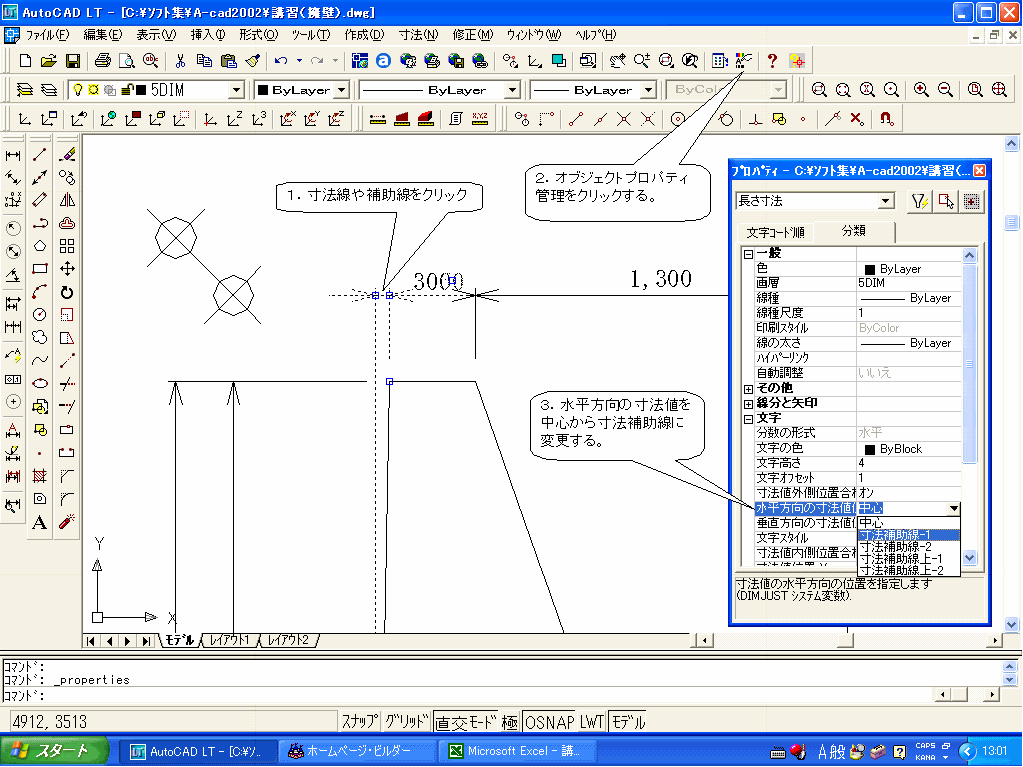

　　「オブジェクトプロパティ管理」をクリックする→「プロパティ」が開かれる。
　　文字位置を修正したいので、「文字」の「寸法値の水平位置」を「中心」から「補助線１」に変更する。

１２．表題の文字を入力しよう！

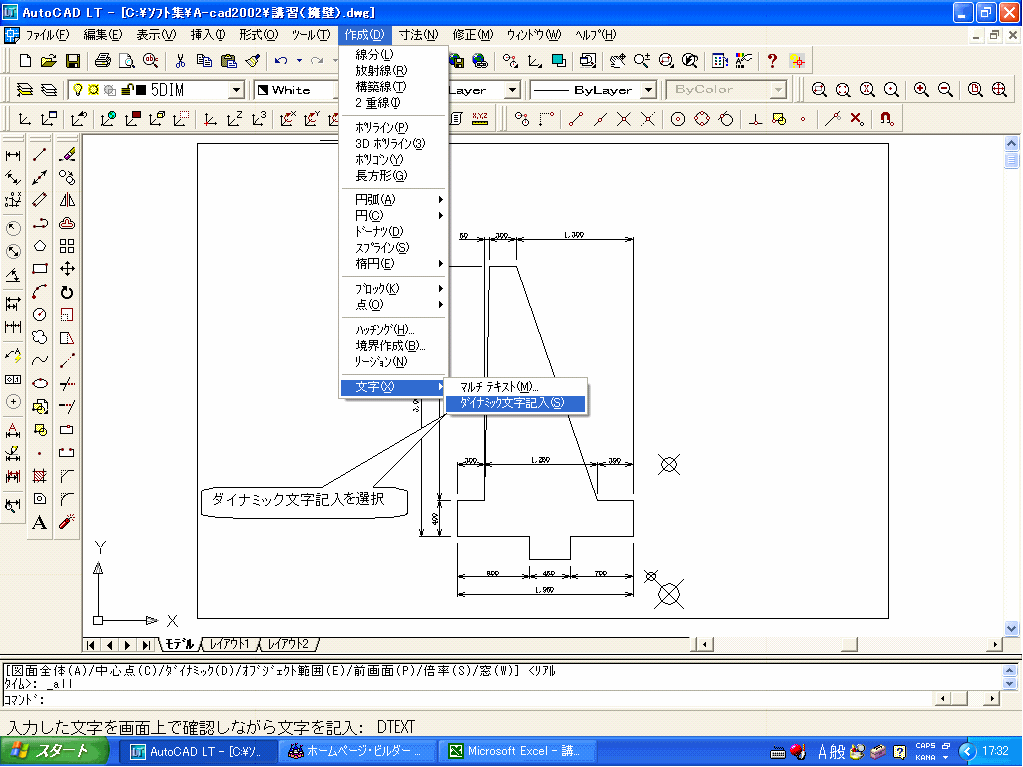

　　　「メニュ−バ−」の「作成」→「文字」→「ダイナミック文字記入」を選択
　　　コマンドウインドウに現在の文字スタイル："明朝"　文字の高さ60　　以下のコマンドがが表示される。

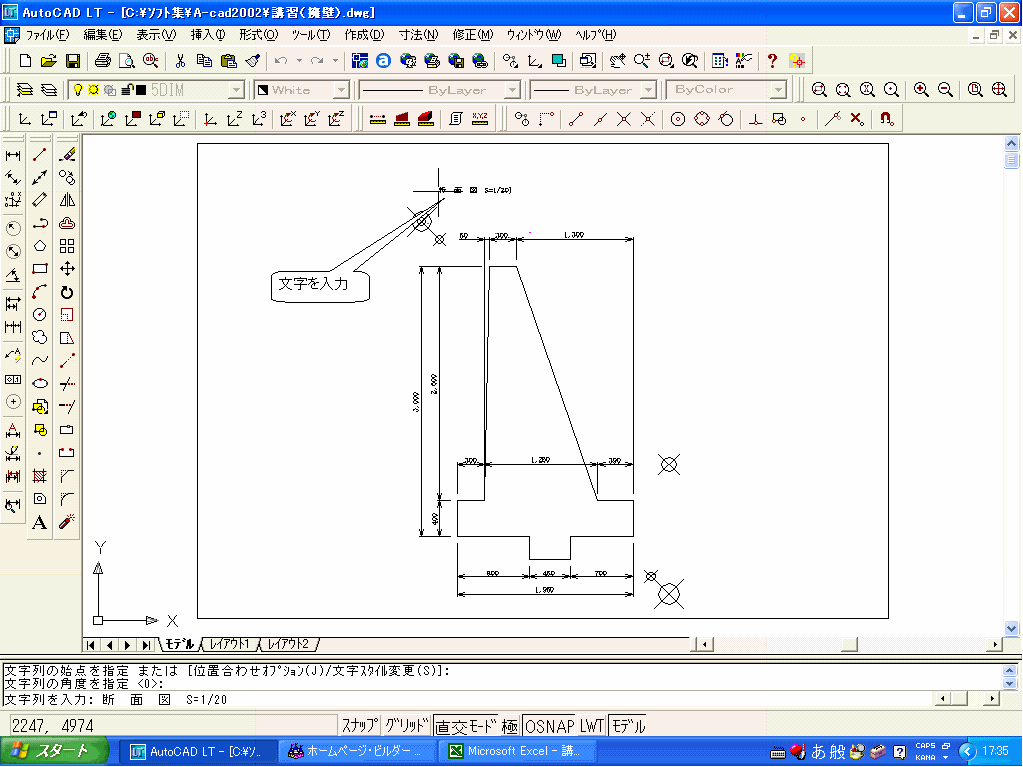

　　　文字列の始点を指定または・・・・：　で入力する位置で基点をクリックし、
　　　文字列の角度を指定＜0＞：　で変更しないので右クリック
　　　文字列を入力：　　で断面図S=1/20と入力し、Enter 、２行目に移動となり、
　　　文字列を入力：　　となるが、１行でよいためEnterで完了。

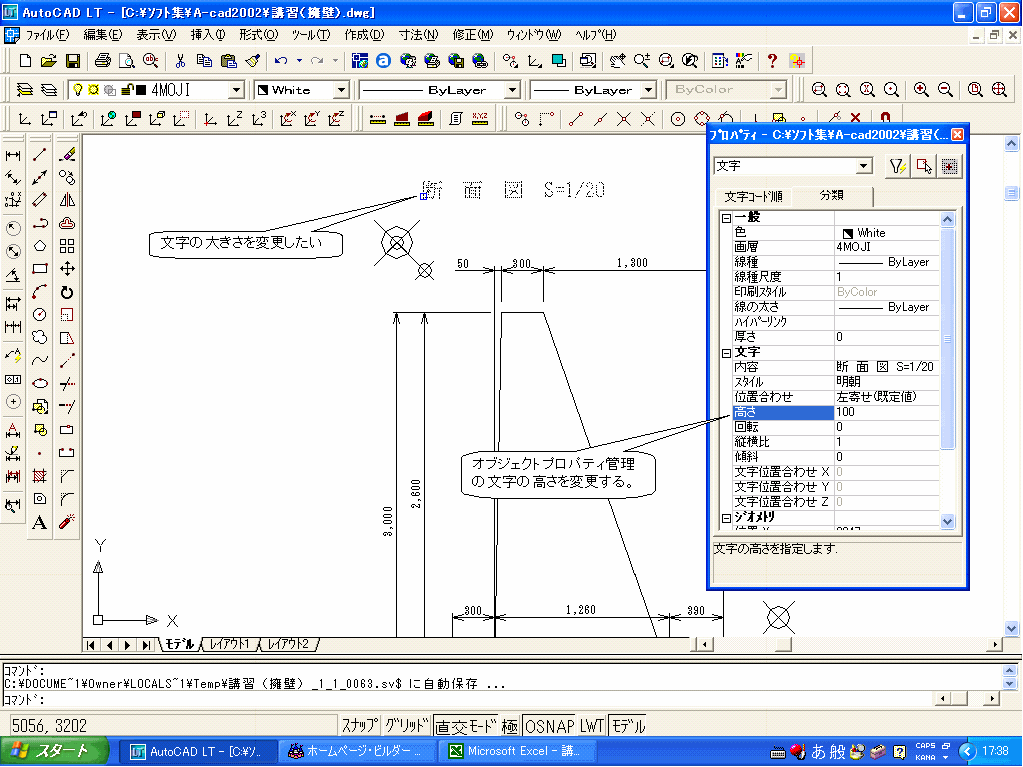

１３．文字を修正しよう！
　　　表題の文字が小さいので、大きくしよう！
　　　「オブジェクトプロパティ管理」→「プロパティ」→文字の高さを60から100に変更

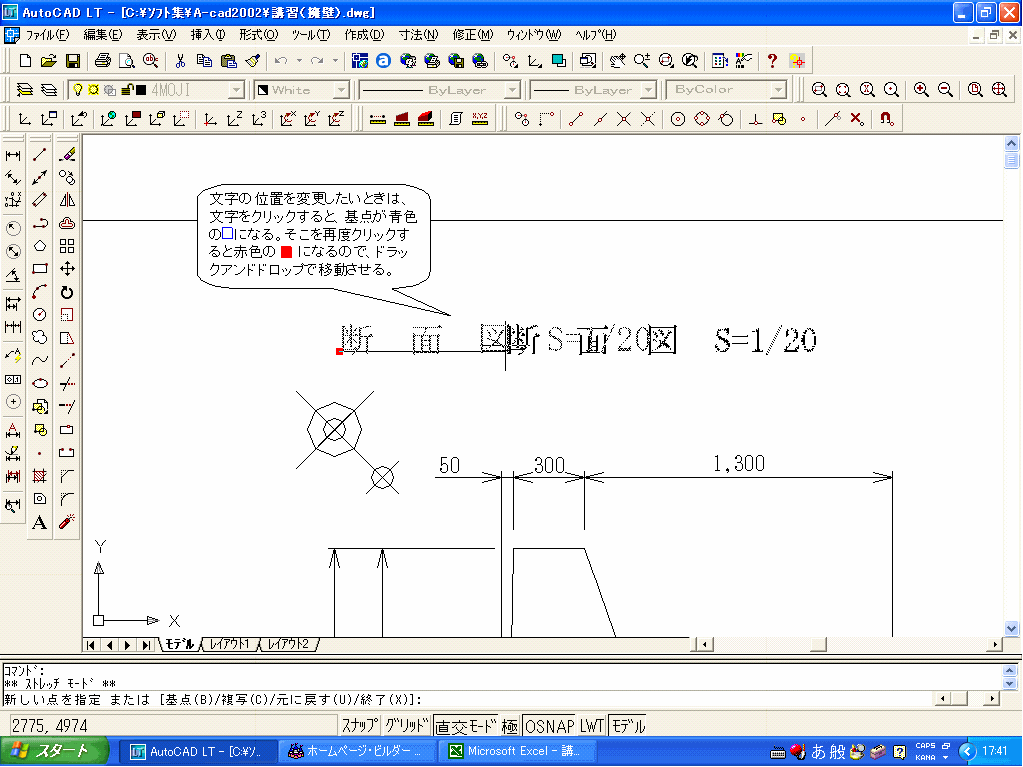

１４．文字を修正しよう！
　　　表題の文字の位置を変更しよう！
　　　文字をクリックすると基点に青い中抜□が表示される。そこを再度クリックすると赤い■となる。
　　　その時点でドラック・ドロップすれば位置が変更できる。
　　　また、文字内容の変更は文字をダブルクリックすると、「文字編集ウインドウ」が開き変更可能となる。

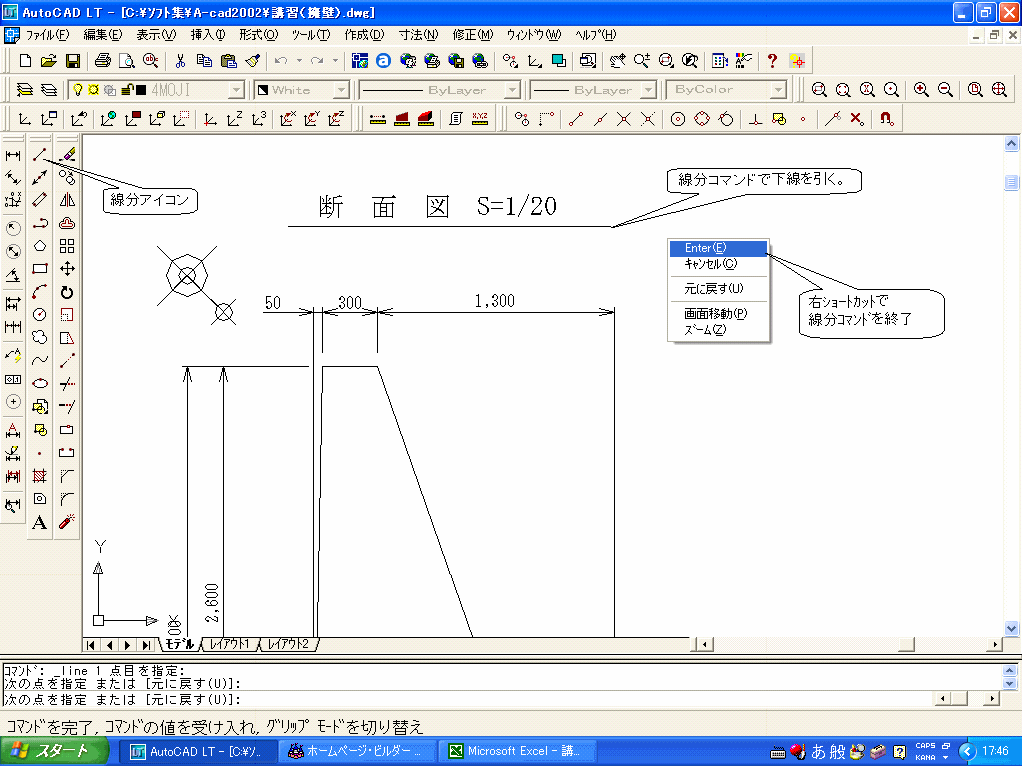

１５．文字の下線を描く。
　　　線分コマンドで入力する。

１６．図面全体を確認しよう！
　　　画面全体ズームボタンをクリックする。

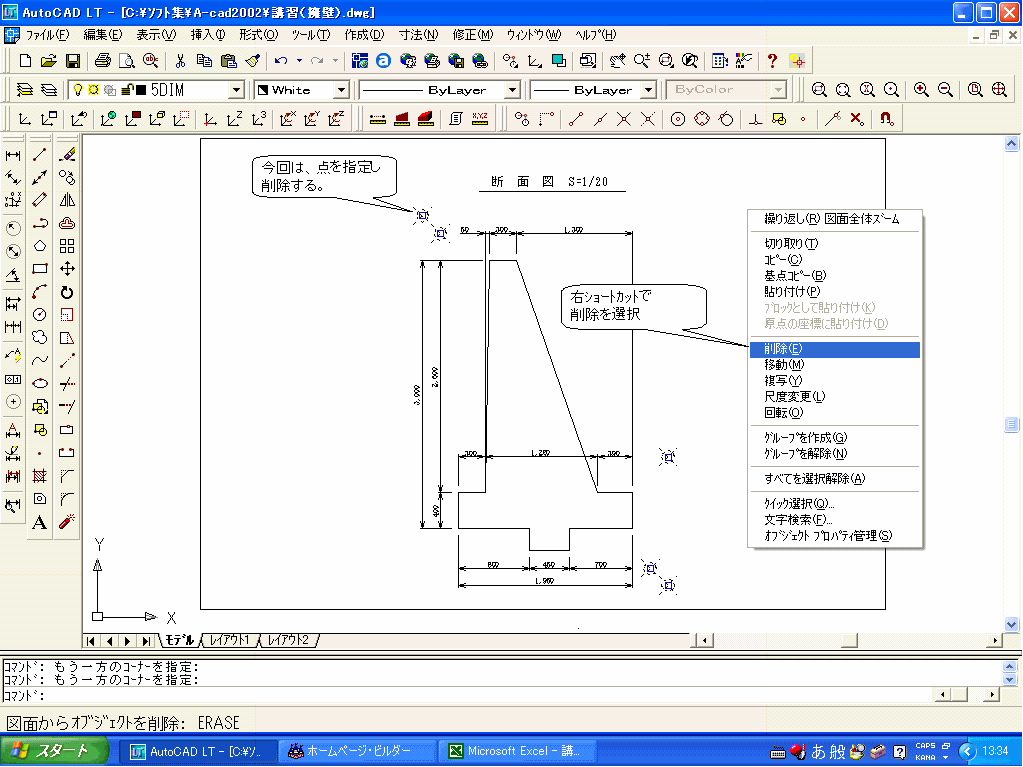

１７．不要な点を削除しよう！
　　　不要なオブジェクトを選択し、右クリックｼｮｰﾄｶｯﾄから削除をクリックする。

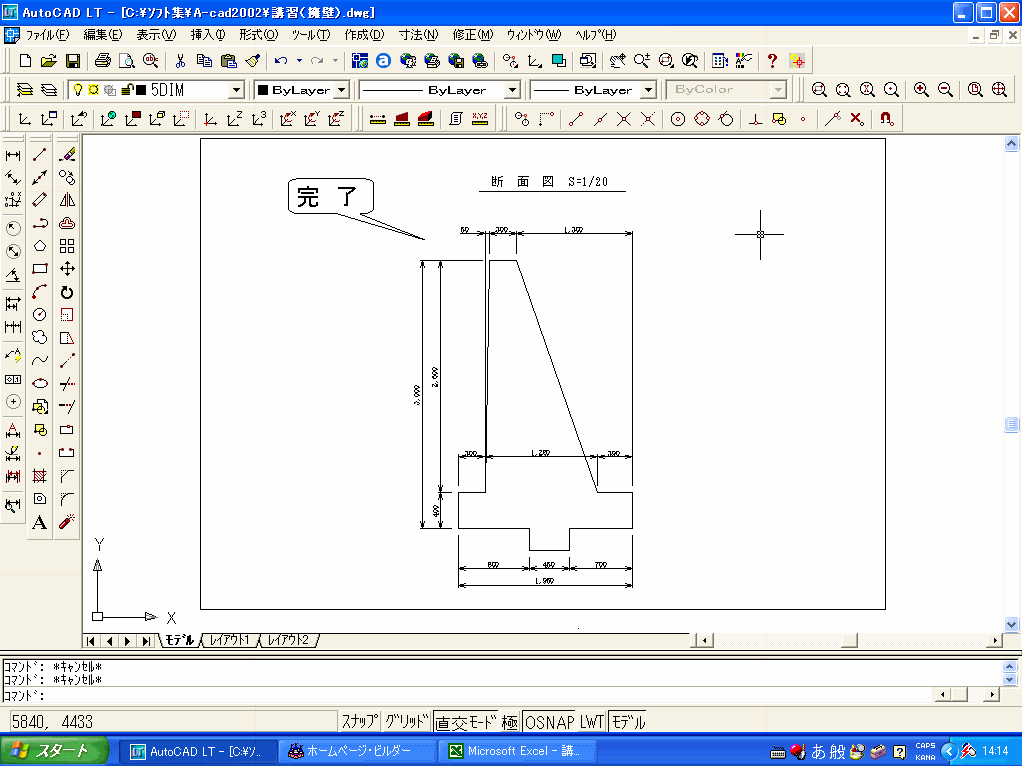

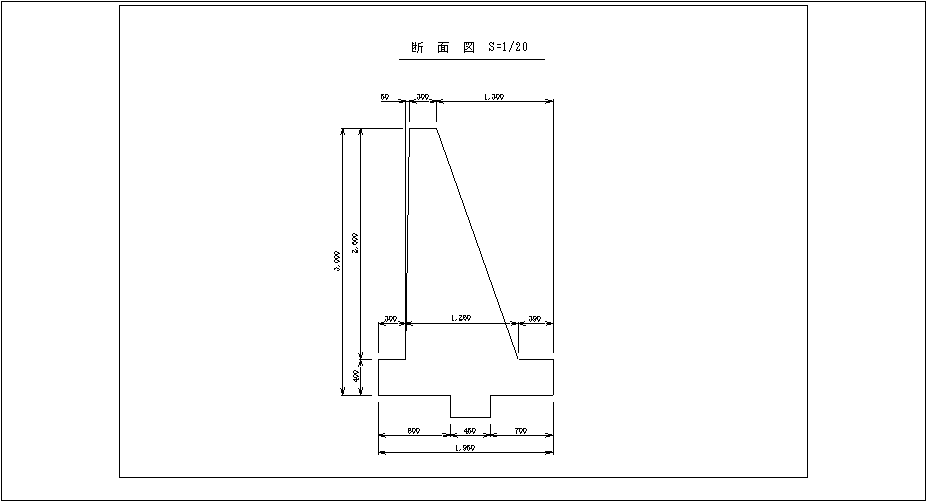

１８．擁壁図面完成
