b-4）ＤＸＦ変換を利用した図面の作成

ｂ-4-1、ＤＸＦ変換とは？
　　　　　　ＤＸＦファイルは、ほとんどのCADソフトで読込みのできるファイル形式です。しかし、互換性が完全でないため、その後に修正が必要となります。AutoCADでもこのファイルの読込み、保存が可能です。
　　　　　　坂田ソフトで測量の座標計算を行い、それをこのＤＸＦファイルに変換することができます。ゆえに測量結果を図面上に落とすことができるのです。図面上で測量結果を確認することができるので
　　　　　　　　・測量ミスを発見しやすい
　　　　　　　　・平面図等を作成するのが容易
　　　　　　　　・縦・横断図の作成にも応用できる。
　　　　　　　　・新たな測量を行う際にこの図面を利用できるので、図面上で測角・測距を計ることができるので測量計算がいらない。
　　　　　　という利点があります。

ｂ-4-2、作成方法

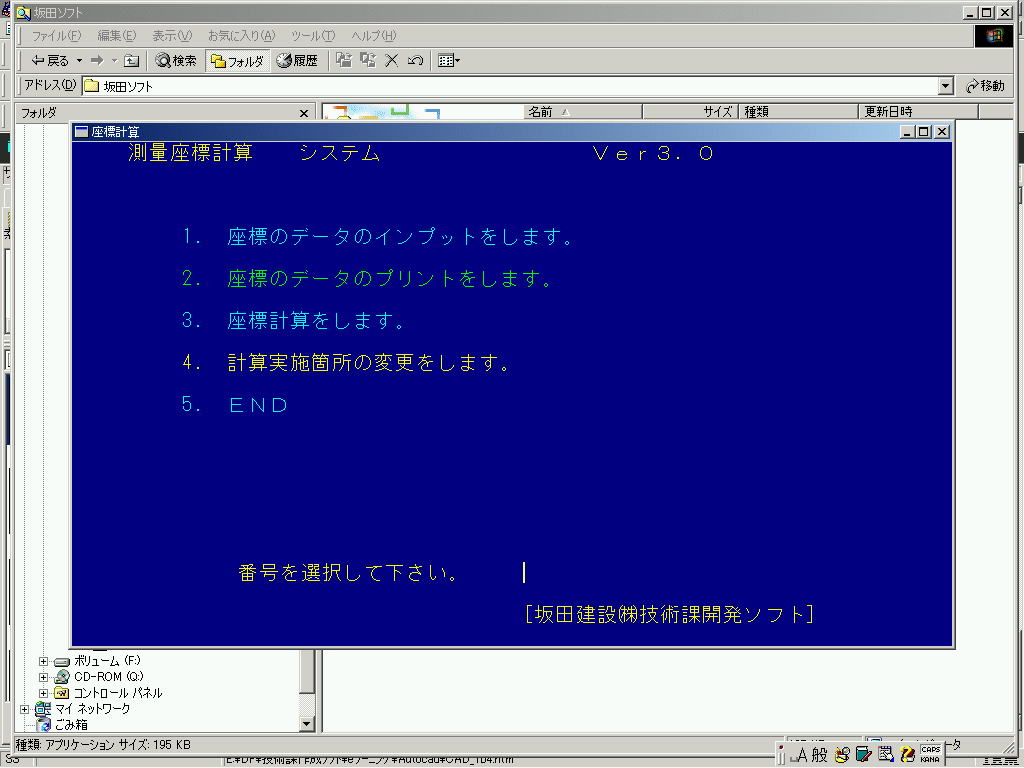

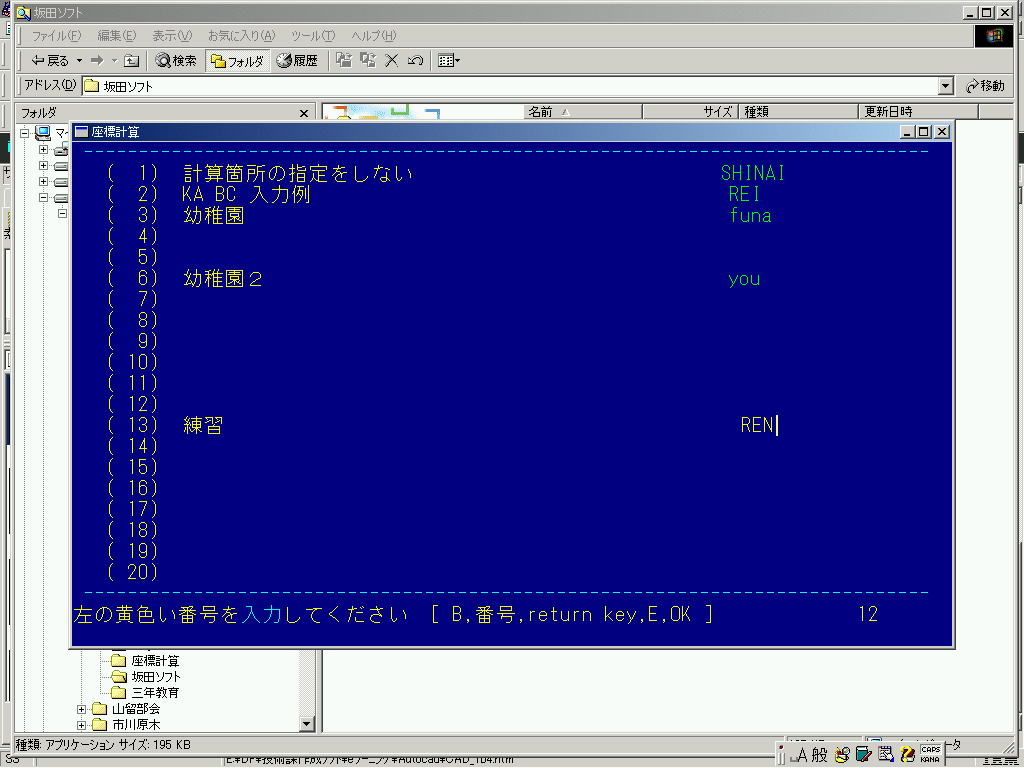

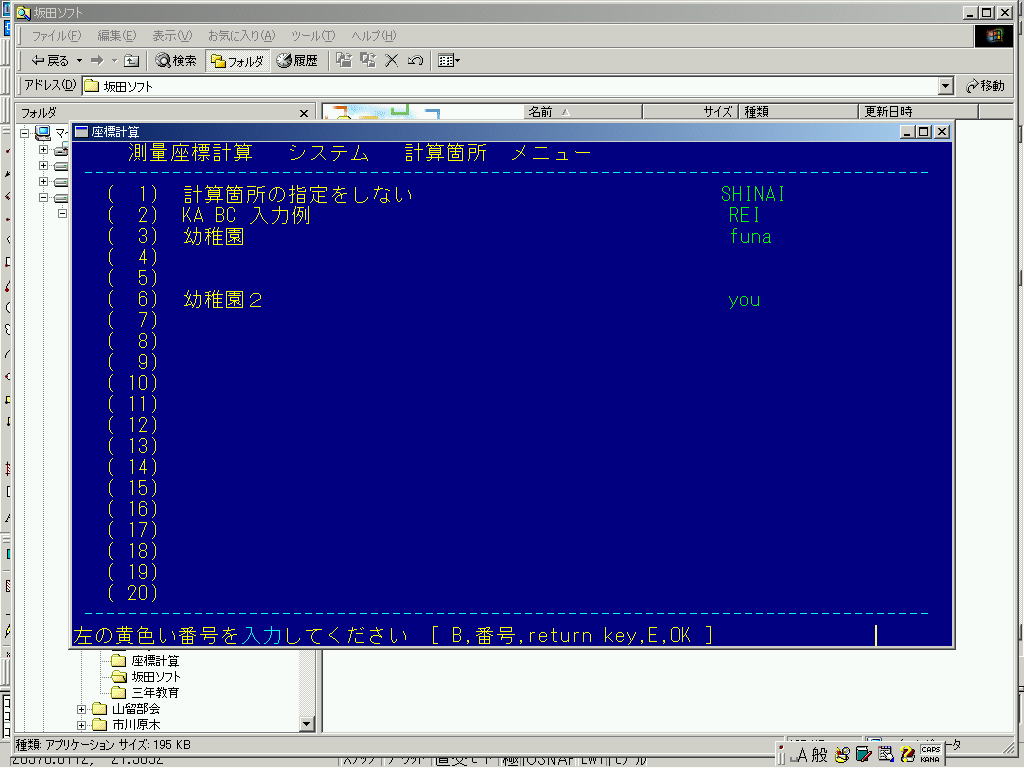

　　　　　　まず、測量してきた成果を坂田ソフトの座標計算に入力します。起動すると以下の画面になります。新規現場等で初めて計算を行う場合、空欄部分の番号を選んでください。

　　　・番号を選んだら最初にタイトルを入力（全角OK）し、次にそのデータを保存するファイル名を入力（半角英数）してください。

　　　・次にその番号を入力して中に入ります。
　　　・測量の基準点と視準点の座標値を入力します。番号の1と2に入力します。入力が終わったらEかOKで画面を閉じます。

　　　・画面を閉じると以下の画面となります。次に3の座標計算に入ります。

　　　・座標計算に入るとメニュー画面になり行いたい座標計算を選びます。ここでは2.トラバース計算を選びます。

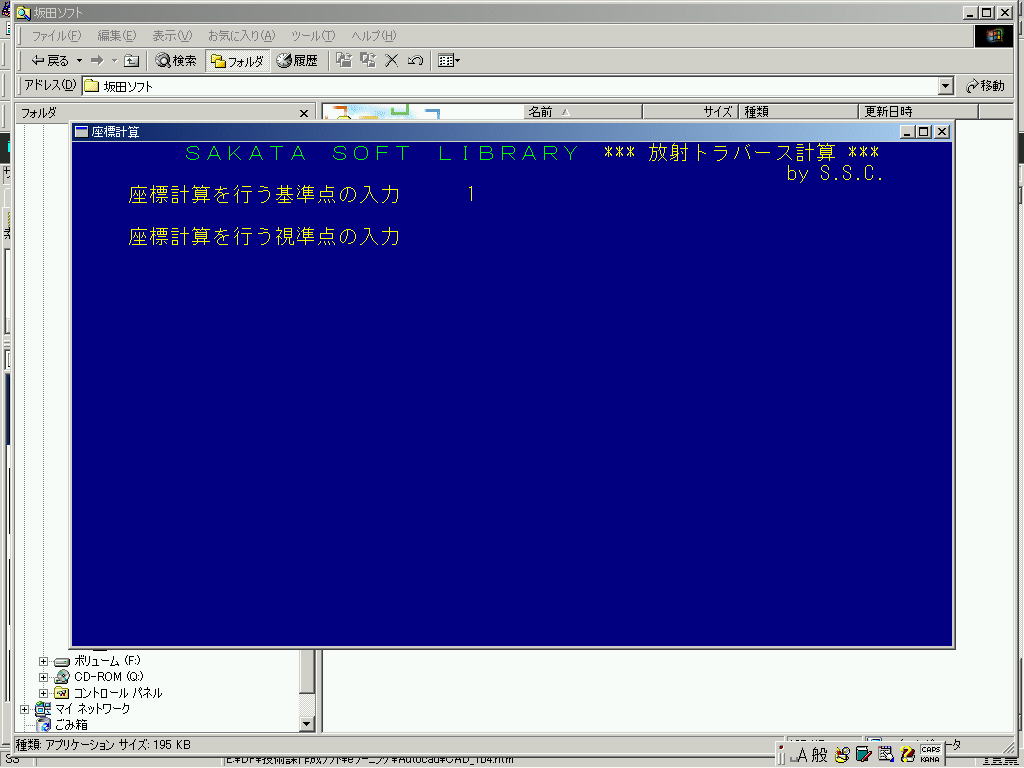

　　　　・基準点、視準点の入力は、最初にトランシットを据えた点（基準点）とその時に視準した点（視準点）を入力します。先ほどの座標インプットシートで入力した点となります。入力は、インプットシートの左端の番号を入力します。

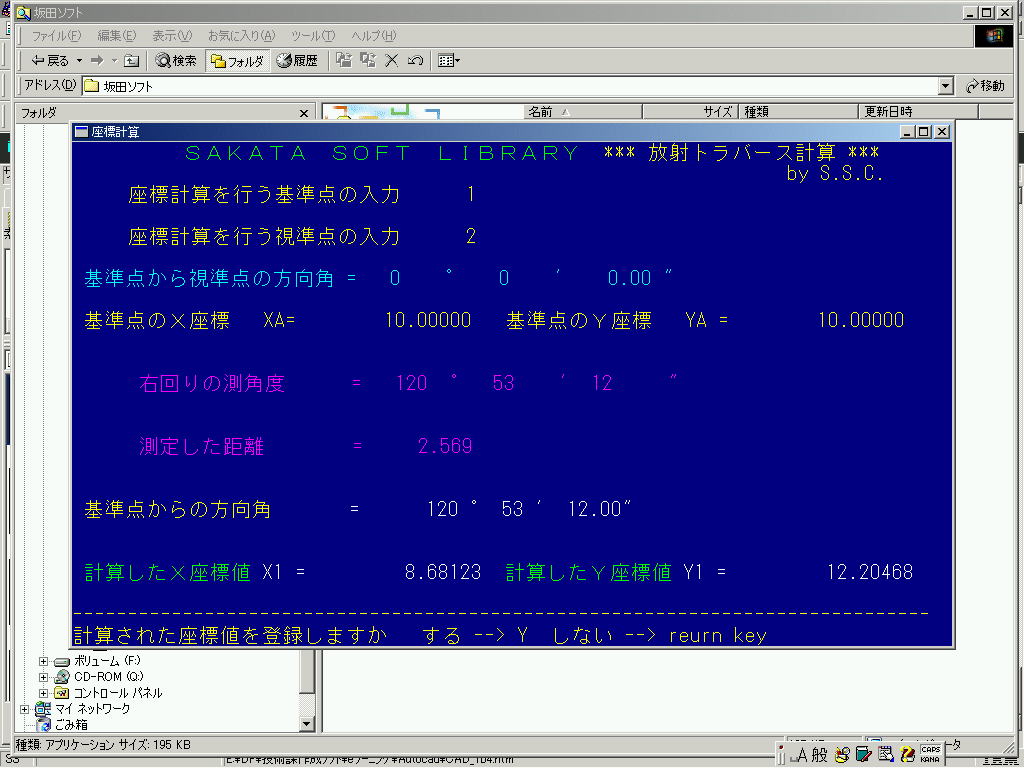

　　　　・次に測角と測距を入力します。すると求めたいポイントの座標値が計算されます（Ｘ1、Ｙ1）。これを先ほどのインプットシートに登録したい場合は、Enterを押します。そして登録画面になりますのでその測点名を入力してEnterを押すとインプットシートの3番目に登録されます。次の計算でこの測点を基準点、もしくは視準点にしたい場合は、入力時に3を入力すればこの座標値を使って計算してくれます。
　　　　・続いて計算を行う場合は、登録後Enterを押せばまた計算を続行することができます。

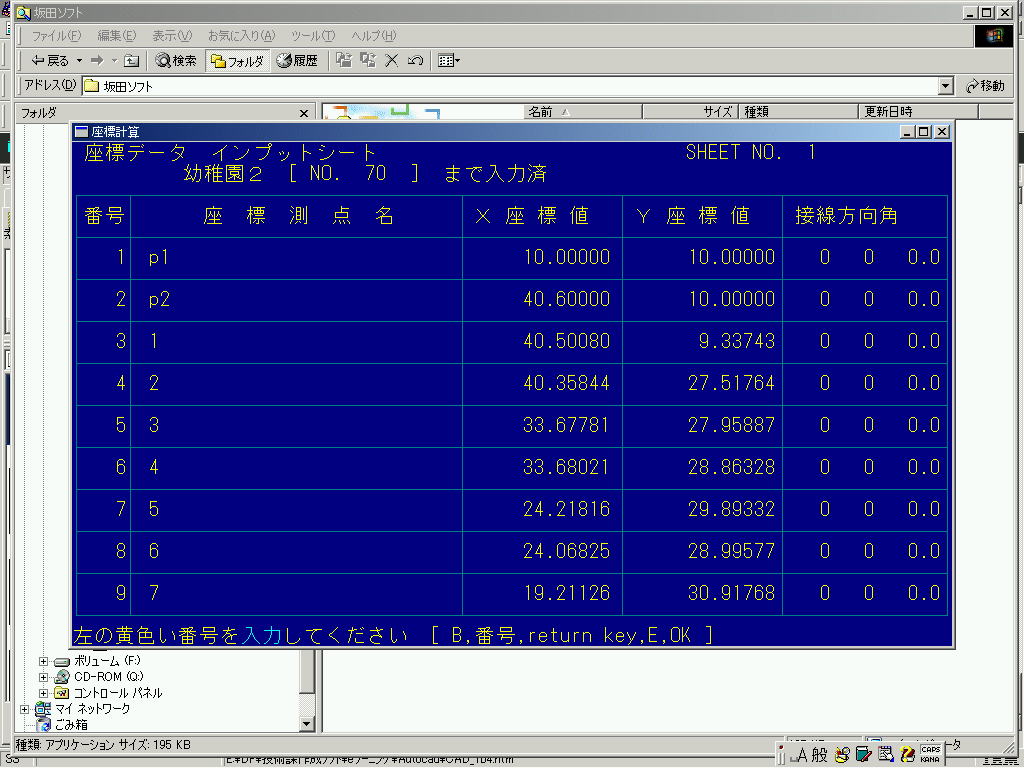

　　　　　・全ての測点の座標計算が終わり、全て登録すると以下のような表が作成されています。
　　　　　・座標計算ソフトでは、計算時に測点の座標値を入力しなくても登録さえされていれば、この表の番号を入力するだけで計算を行うことができます。

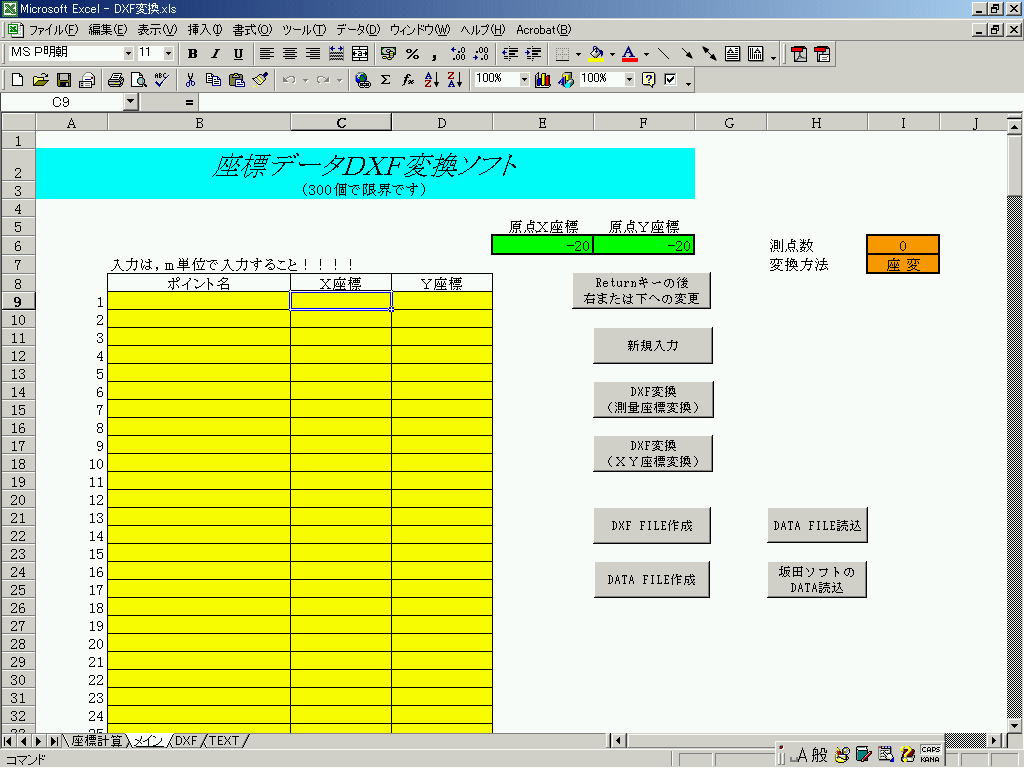

　　　　　・次にエクセルファイルのDXF変換.xlsをエクセルにて開きます。この時マクロは有効にして開いてください。

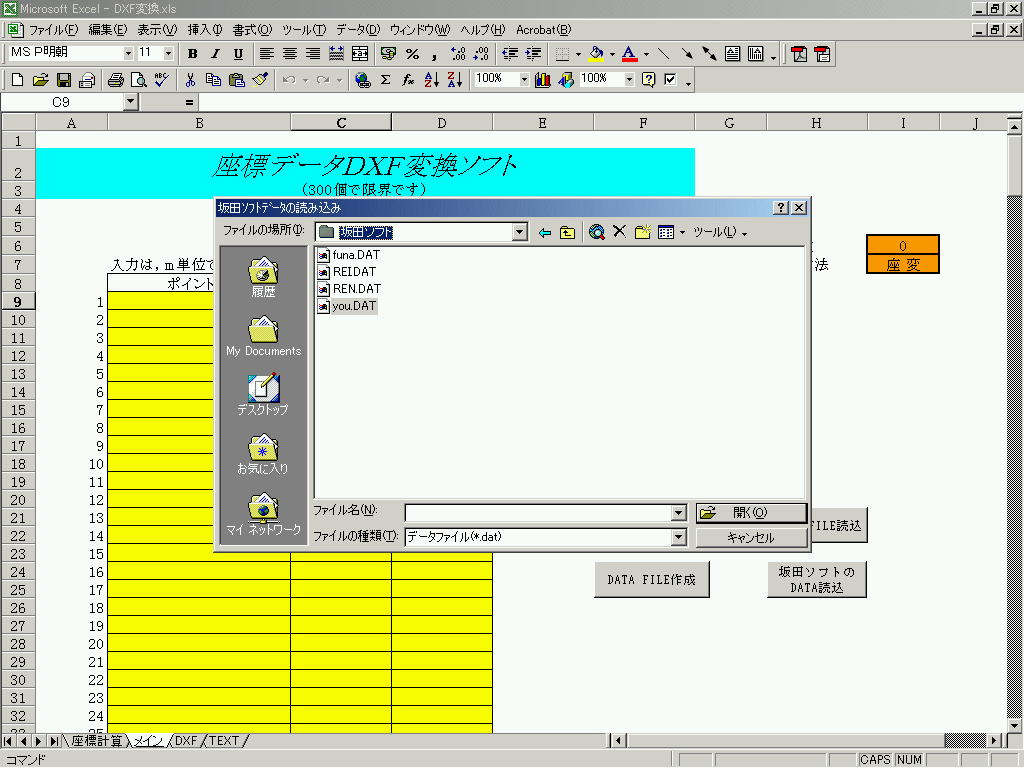

　　　　　・次に坂田ソフトのDATA読込を選び、計算を行ったファイル（*.DAT)を選択します。ファイル名は、先ほど半角英数で入力したものになります。

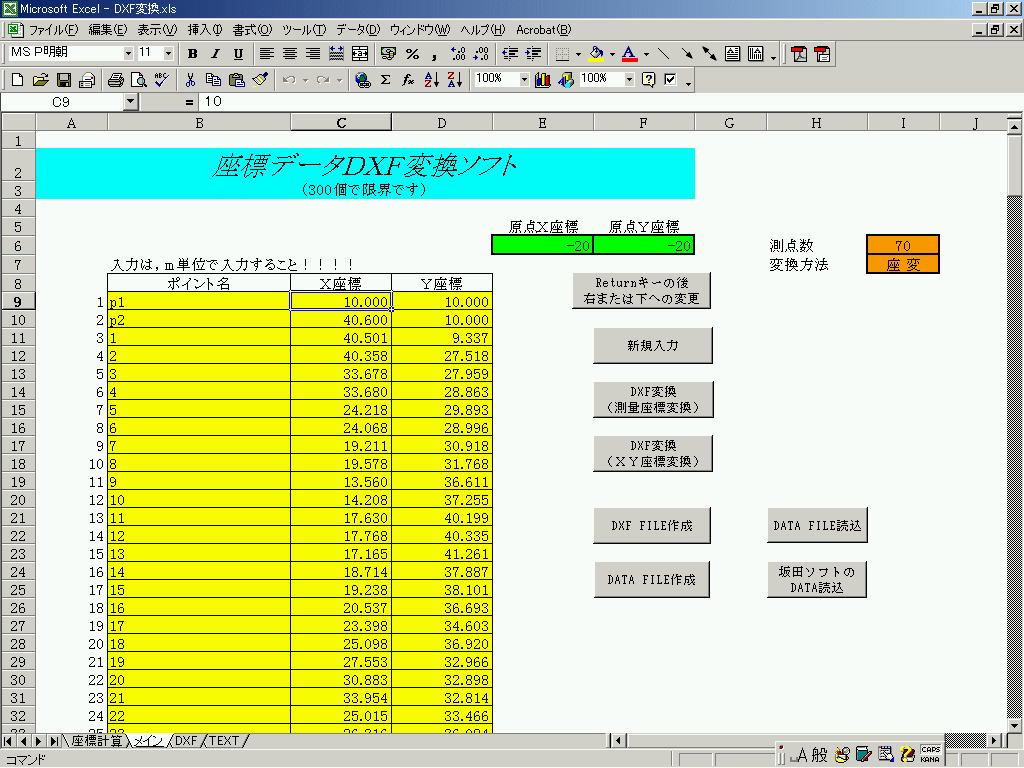

　　　　　・測量計算結果が、セルの中に入ります。

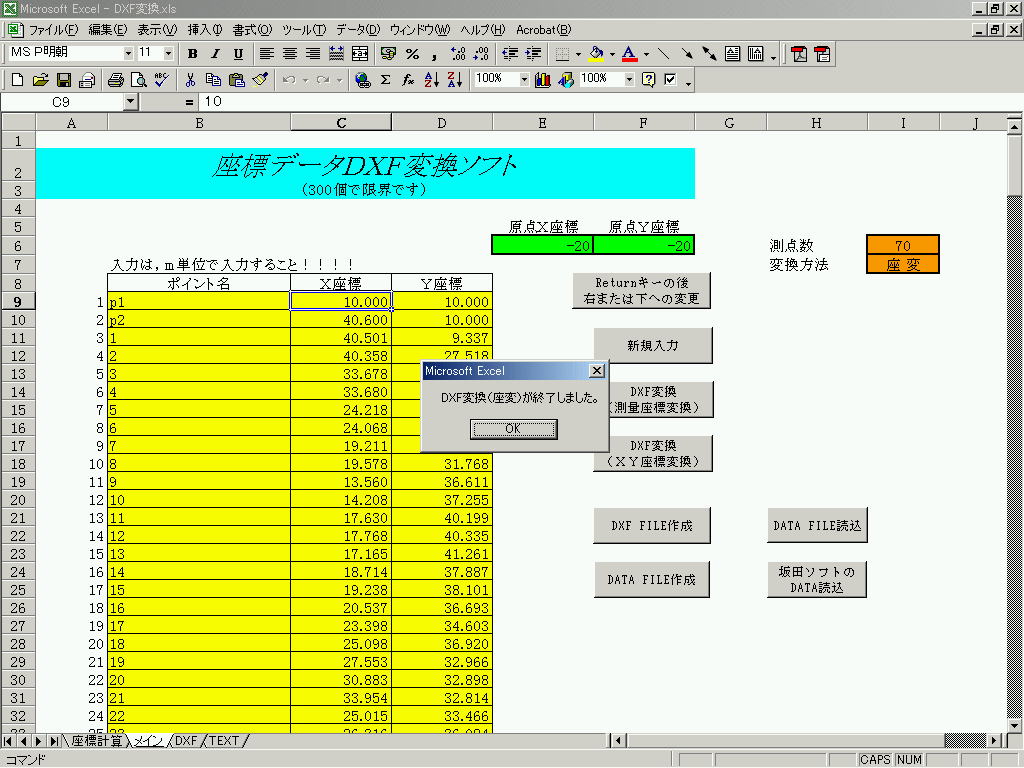

　　　　　・データ読込みが完了したら、DXF変換（測量座標変換）を押します。DXF変換を瞬時に行います。

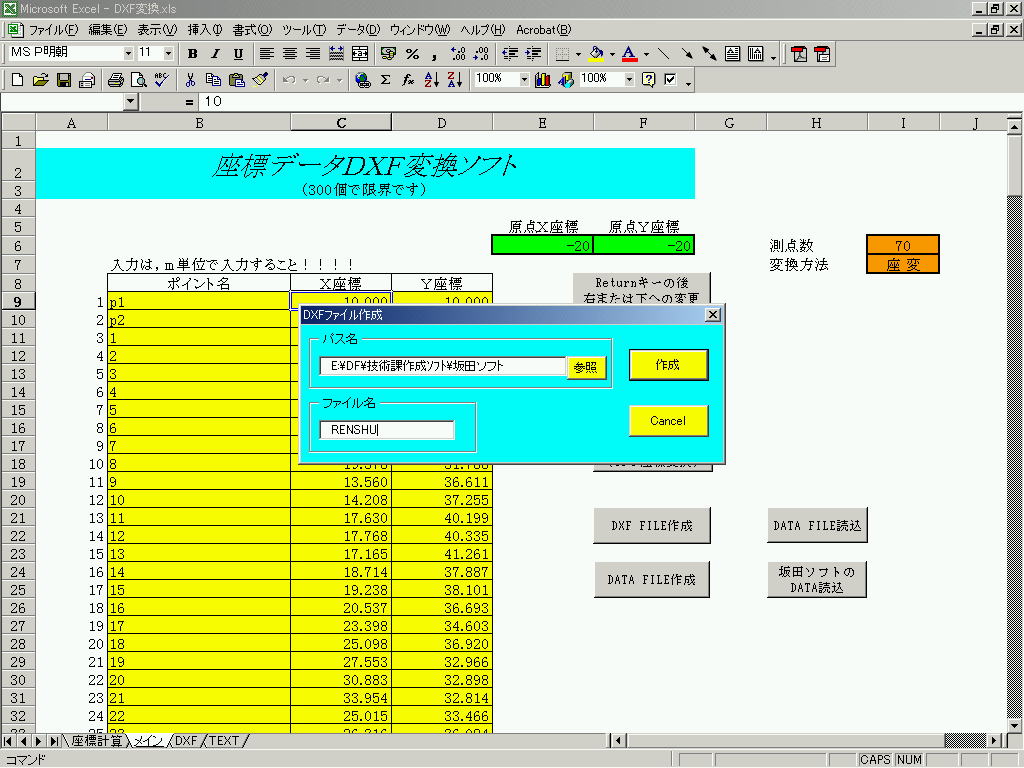

　　　　・作成したDXFファイルを保存します。DXF　FILE作成　を押し、ファイルを保存する場所（パス名）とファイル名（拡張子なしでOK）を入力して作成を押してください。

　　　　・これでＤＸＦファイルが作成されました。次にAutoCADでこのDXFファイルを読込みます。

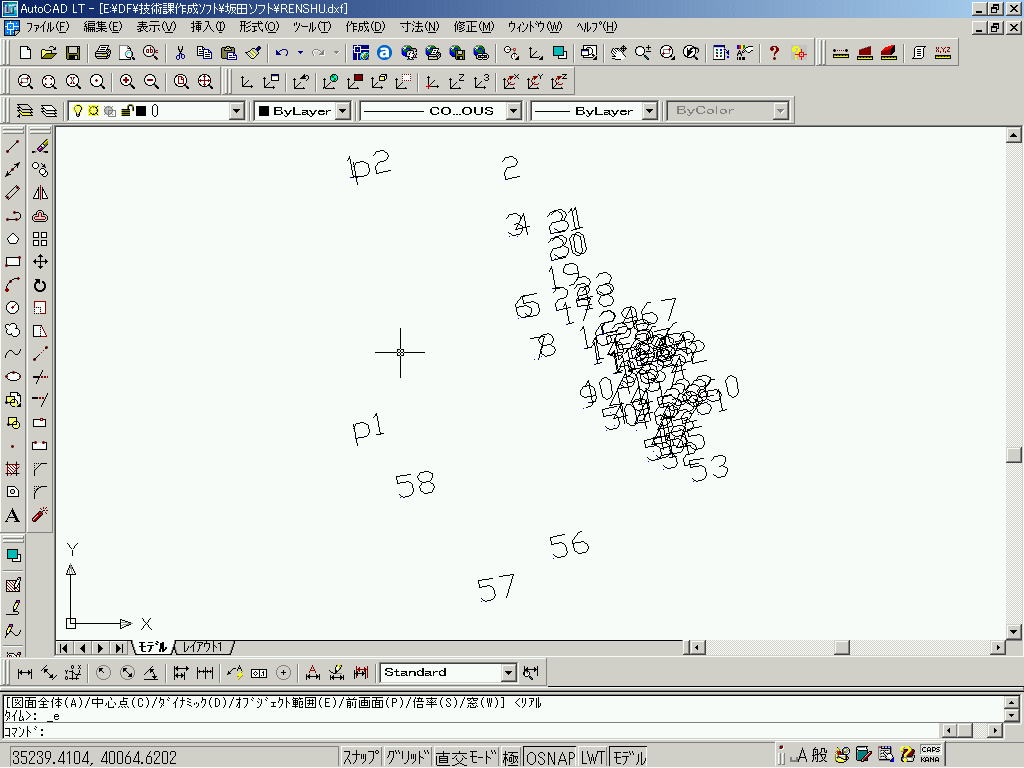

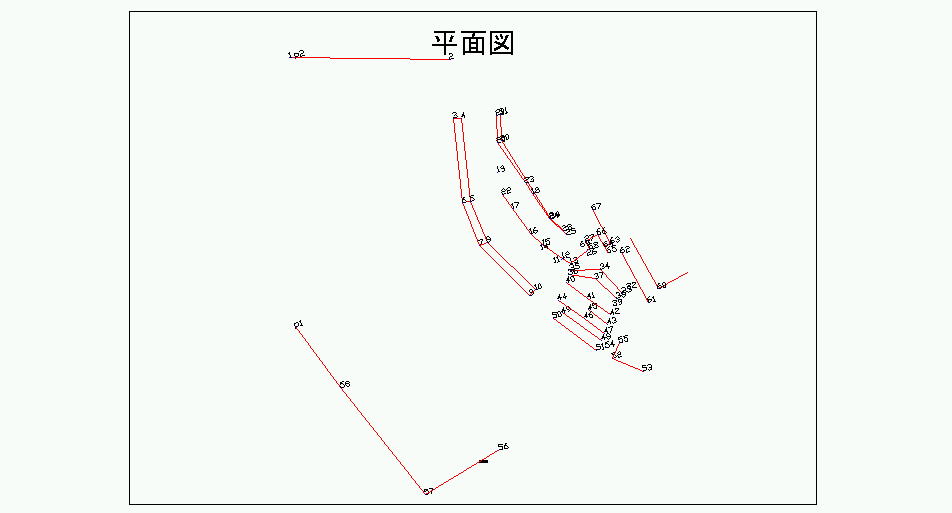

　　　　　・ファイルを読込むと上図のような図面が作成されています。この各点を結んでいけば平面図は作成できます。

b-4-3、応用
　　　　　　このDXF変換を利用すると縦・横断図も描くことができます。例えば横断図の場合、横断の横方向をＸ、縦方向をＹとしてエクセルファイルのDXF変換の表の中に入力していき、入力完了後変換してDXFファイルを作成すればよいのです。
