・Step1-２　土留平面図の作成

・Step1-２-1　基準線の作図

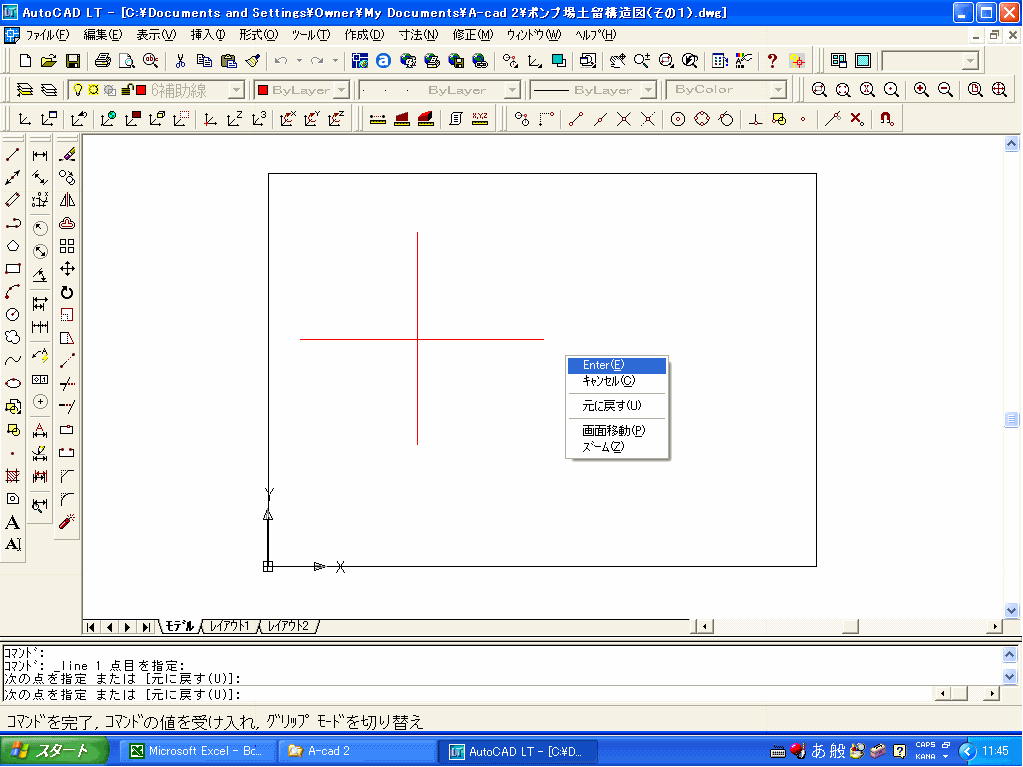

１）「補助線」画層で「線分コマンド」にて、平面図中心線を作図

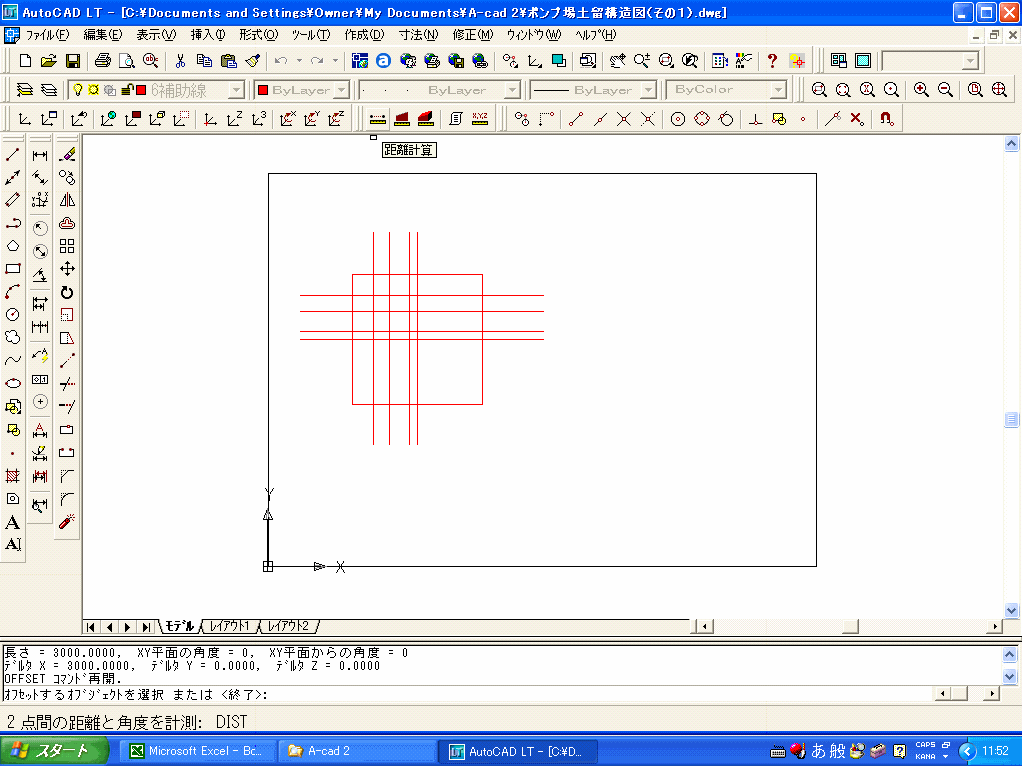

２）「オフセットコマンド」で鋼矢板中心線を作図

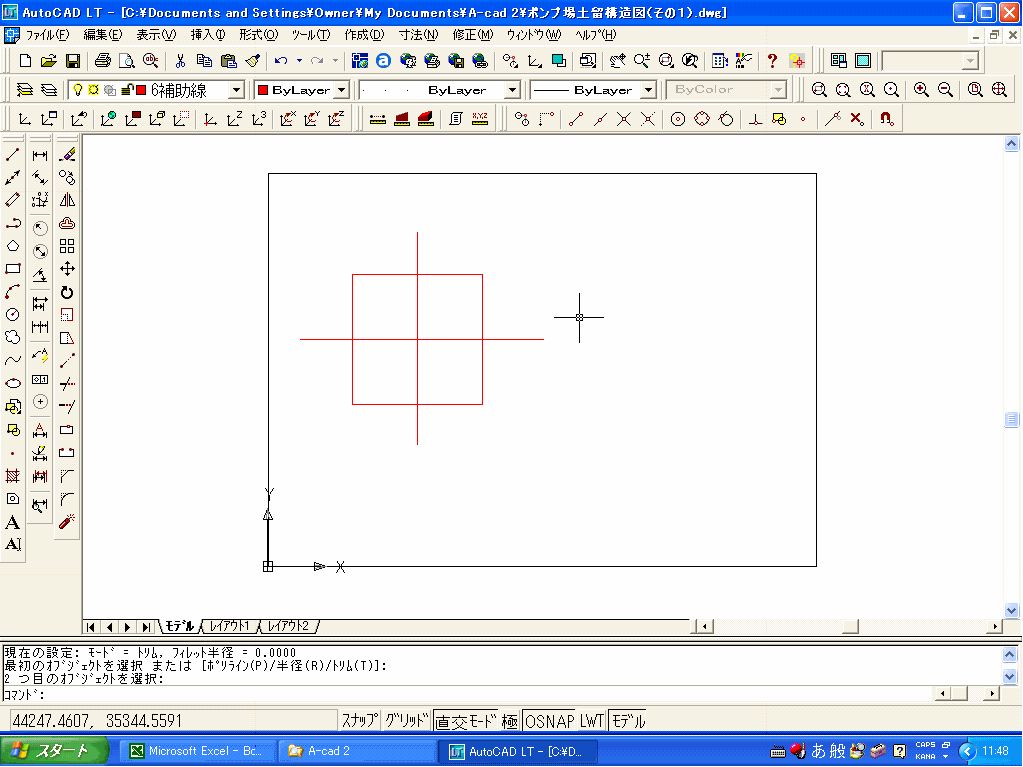

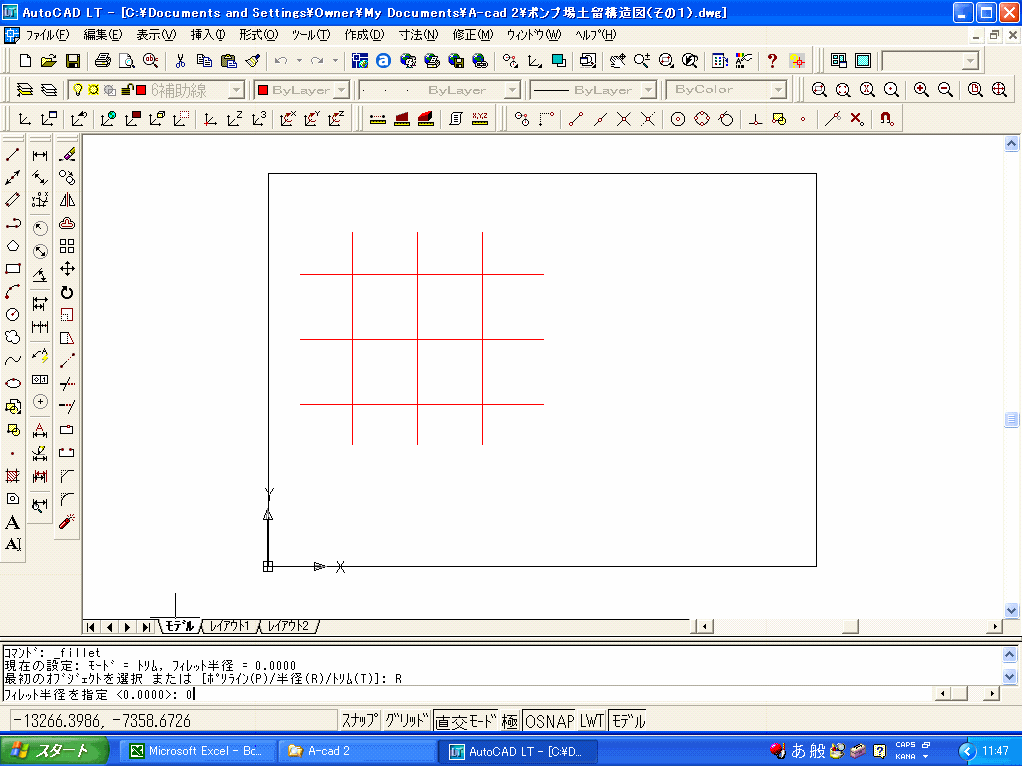

３）「フィレットコマンド」で図形を編集

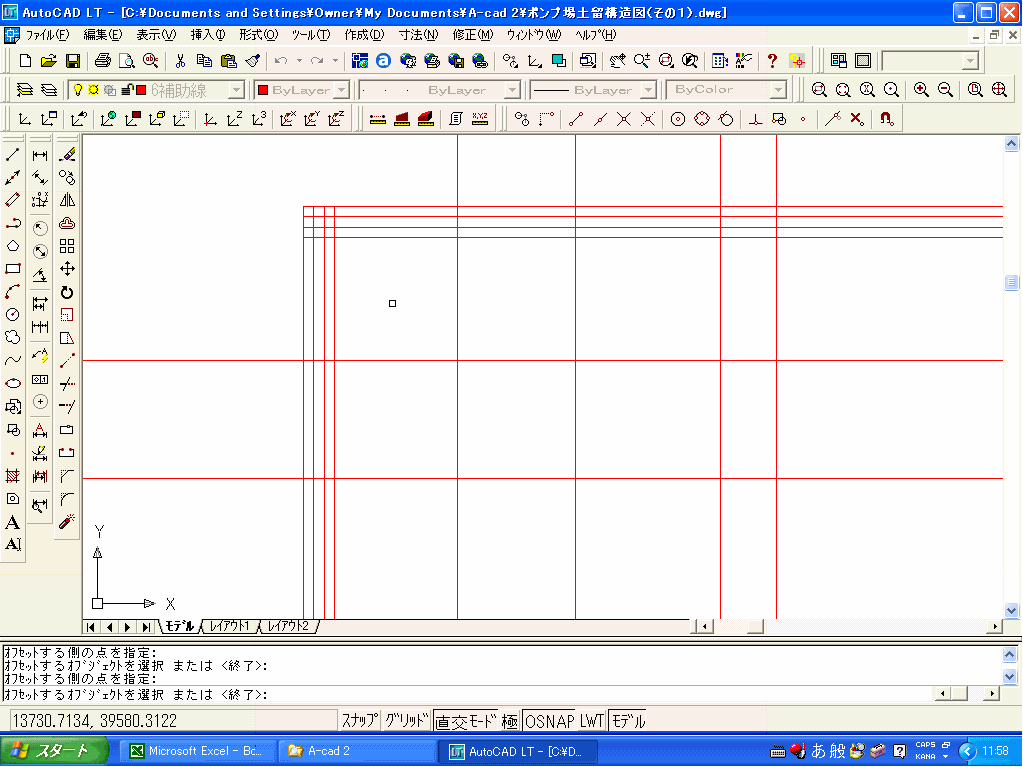

４）「オフセットコマンド」で左上部の土留位置を作図

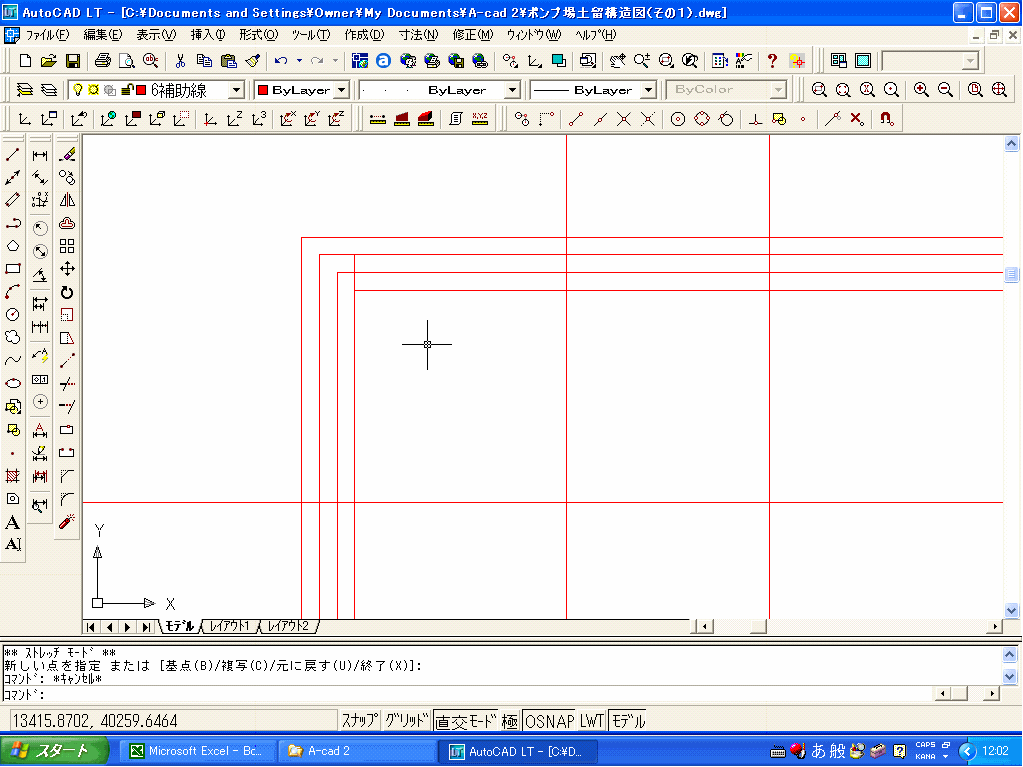

５）「オフセットコマンド」で鋼矢板中心線から腹起しを作図

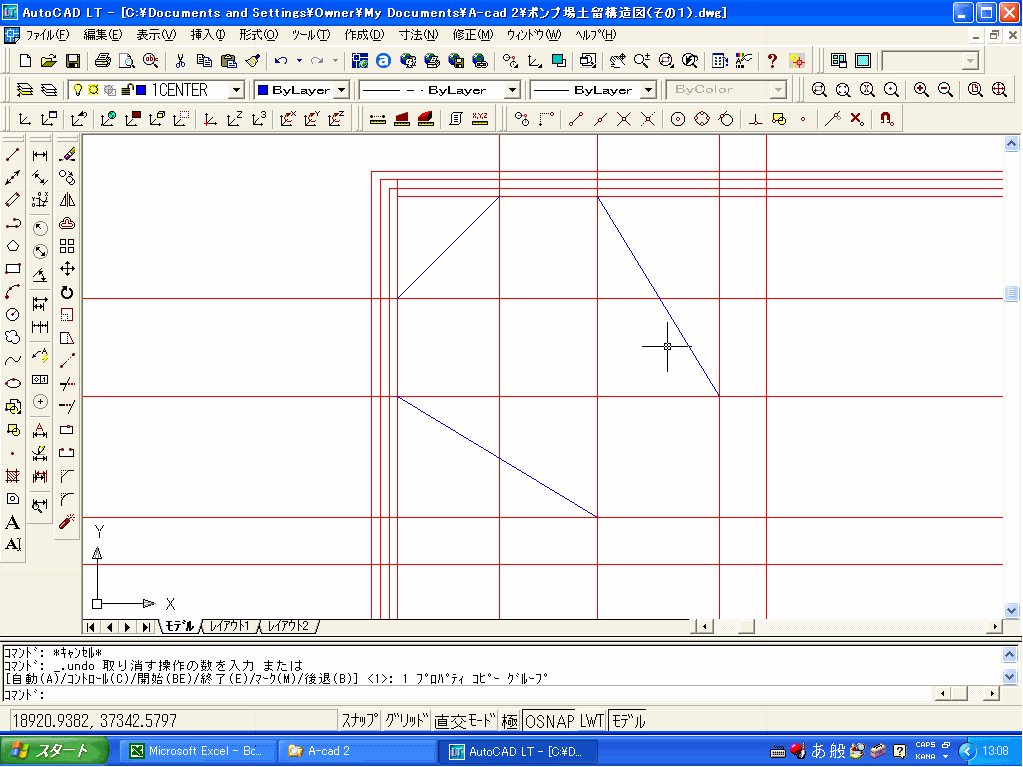

６）「トリムコマンド」や「ストレッチモード」で、腹起し部を編集

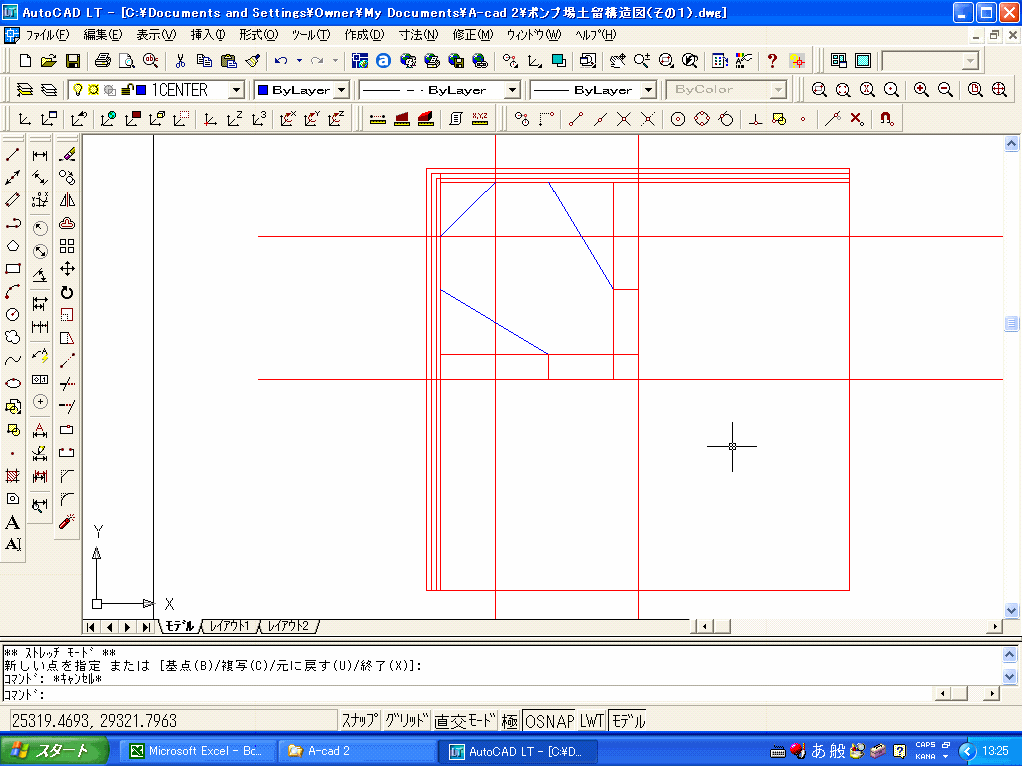

７）「CENTER画層」で「線分コマンド」にて火打ちのセンターを作図

８）補助線を「トリムコマンド」や「ストレチモード」で編集
