・Step２-４　レイアウト空間での寸法スタイル設定

　レイアウト空間での作図は、線・文字・寸法の縮尺が1：1のため、線や文字の大きさは実際の図面に印刷する大きさとなる。

　作図線の長さは10mmと指定すればそのまま10mmとなり、文字の大きさは、通常2.5mmを基本に用途に合わせて大きさを変化させる。表題は6mmとか縮尺を半分にしたものは1.25mmを基本にする等）パターンを決めておく。

　また、レイアウト空間での寸法線については、寸法スタイル設定を行う必要がある。

　＊通常の設定においては、基本のA１サイズの図面で「寸法スタイル設定」を行い、レイアウト１のにコピーを作成して「ページ設定」→「レイアウト設定」→「印刷尺度」→「縮尺1：2」にすることによって、A３サイズの図面に修正することが可能である。

しかし、今回においては、A1サイズのプロッターが登録されていないことが多いため、ページ設定が出来なくなる可能性がでるので、少し解り難くなるがA３サイズで設定を行う。

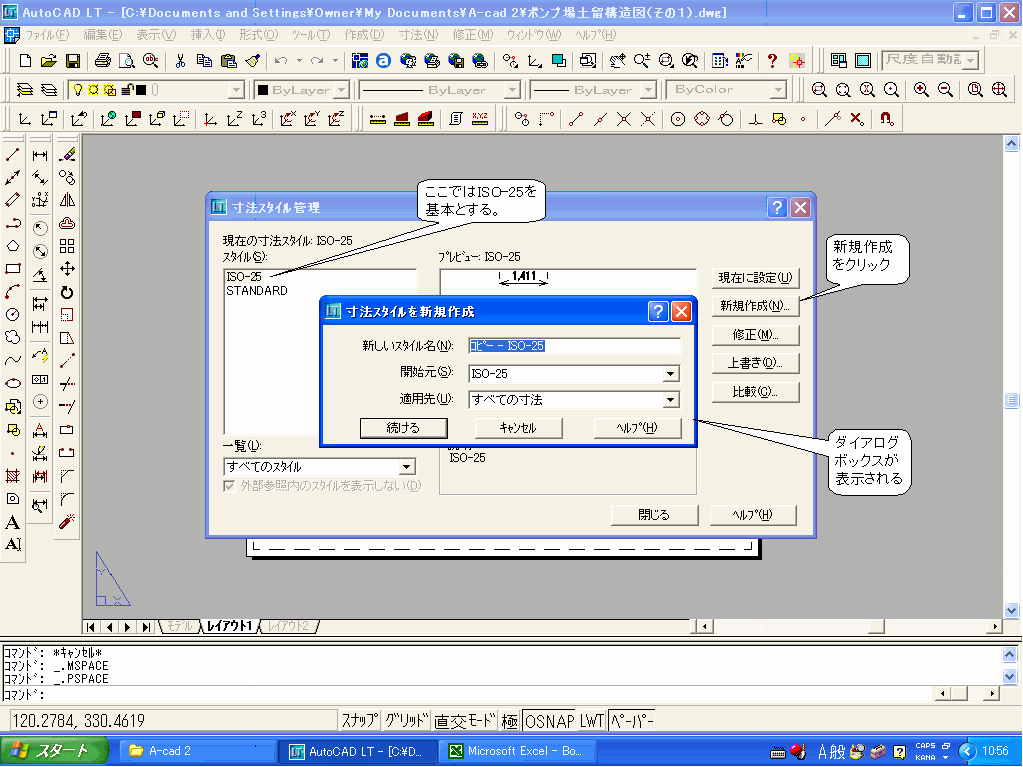

１）基本となるスタイルをクリック→「新規作成」→ダイアログボックスに従い、続ける

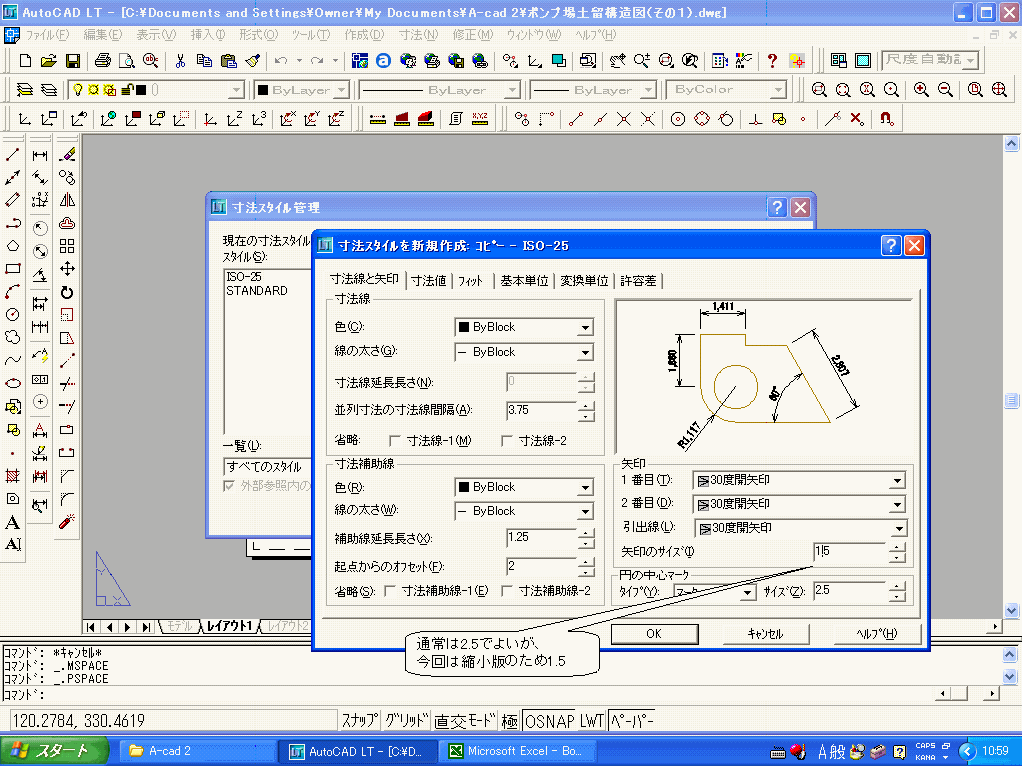

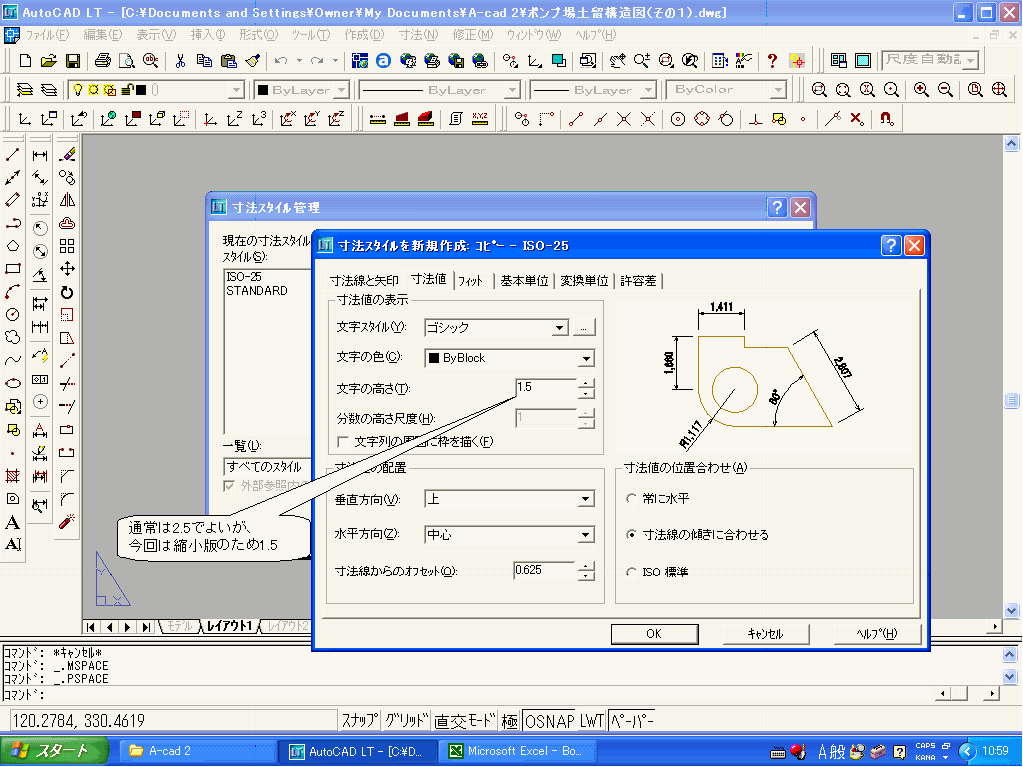

２）寸法スタイルを設定していく。今回は平面図・断面図をA１サイズの図面に縮尺1：100で作図したものを基本として、レイアウト１には縮小版として、A３サイズの図面に縮尺1：200となるように設定したので、鋼矢板頭部補強図について　も寸法値や矢印を同程度に設定する。

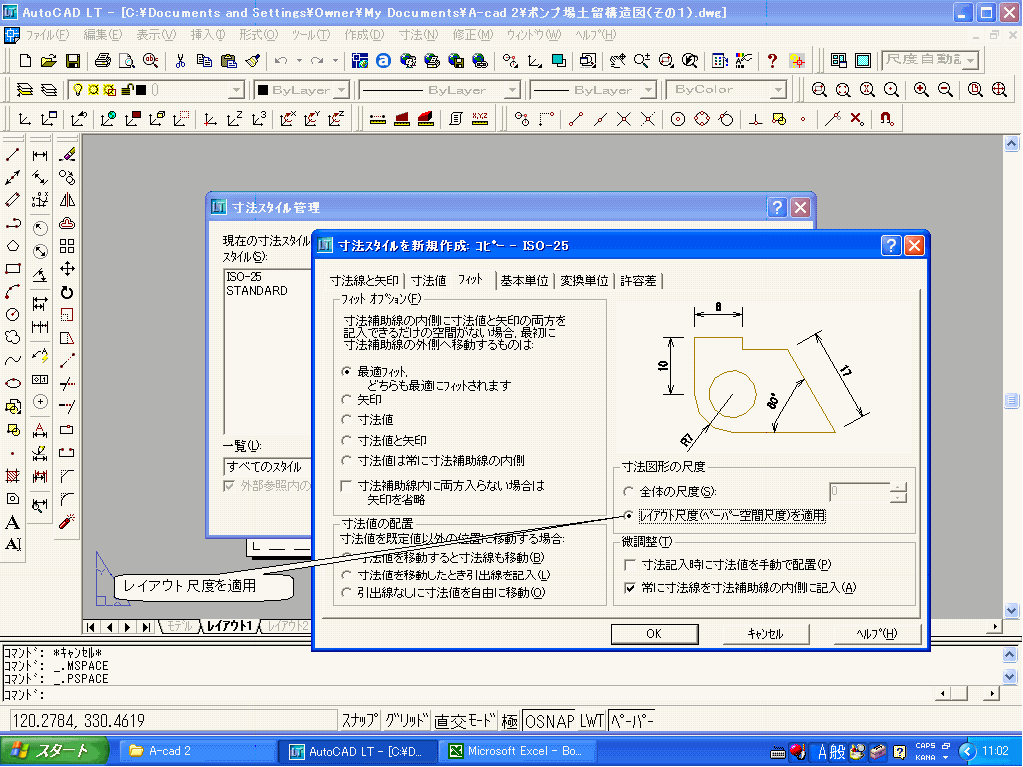

３）「寸法図形の尺度」については、レイアウト尺度を適用する。

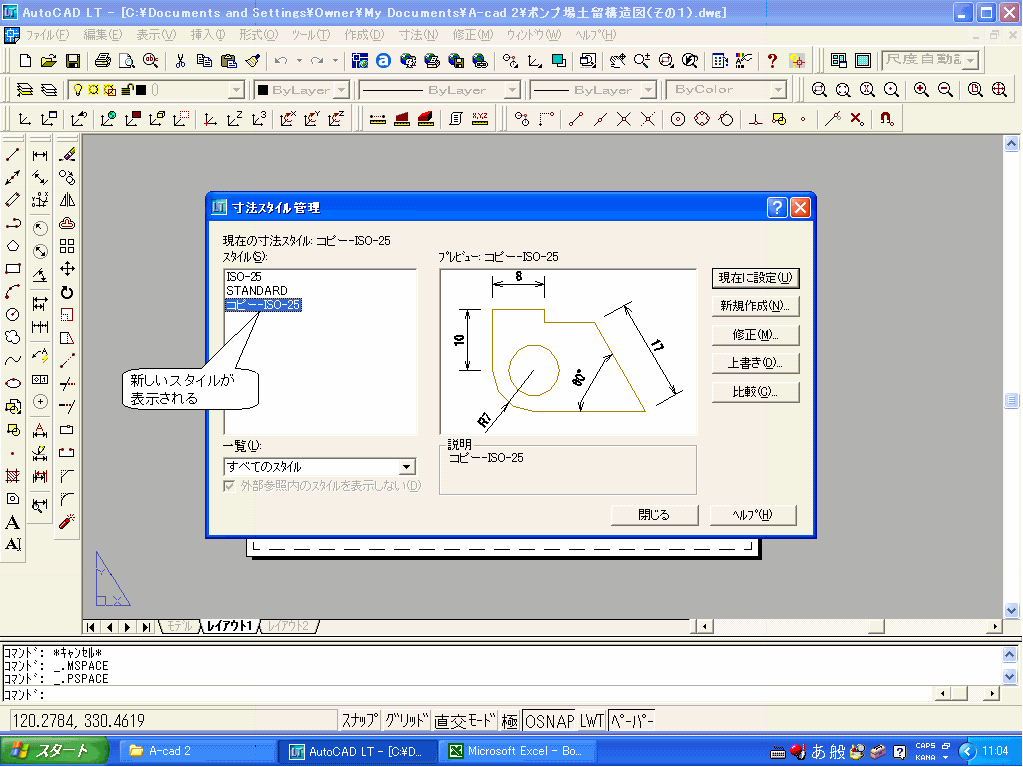

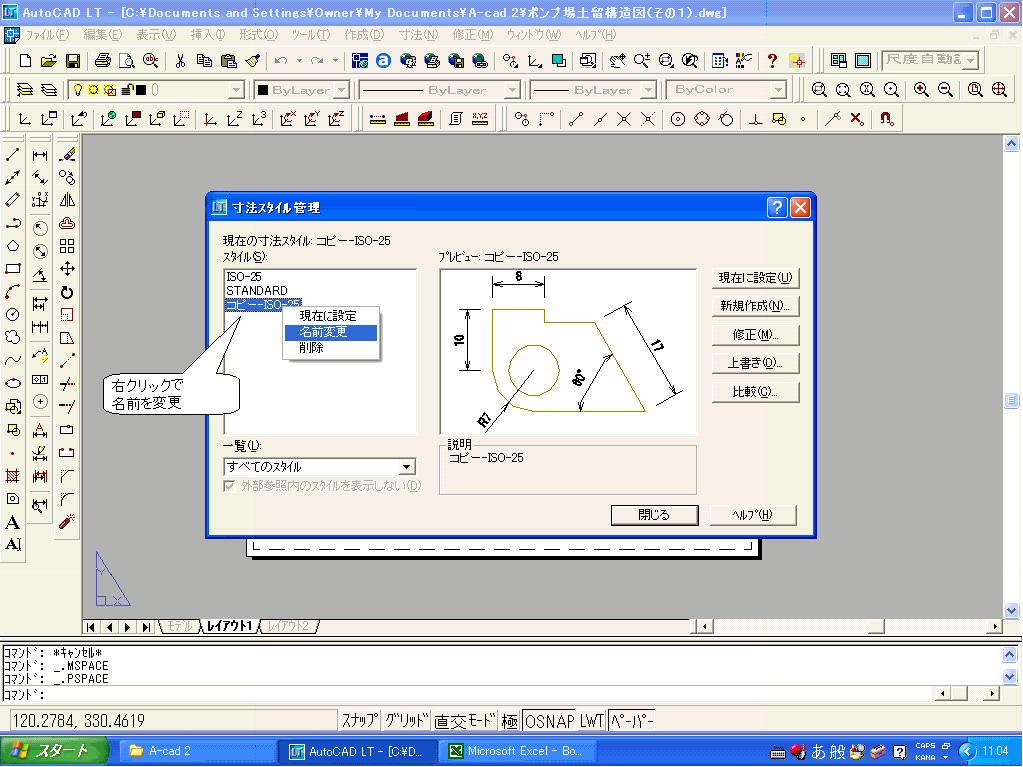

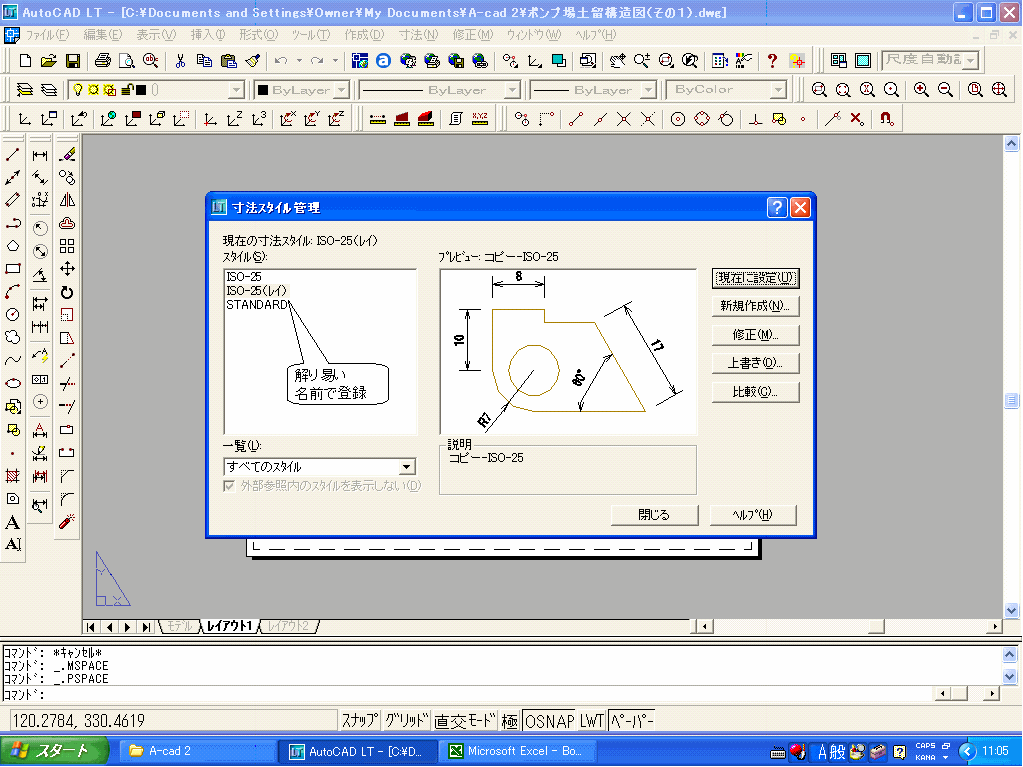

４）寸法スタイルの新しいスタイルが表示されたら、解り易い名前に変更する。
