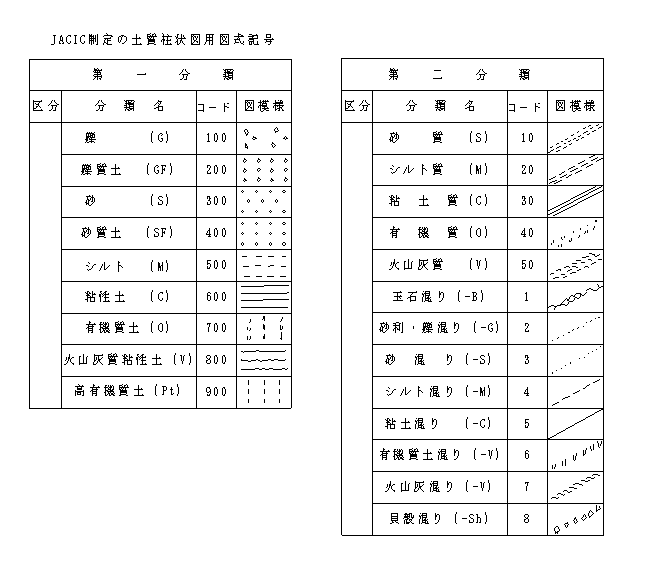

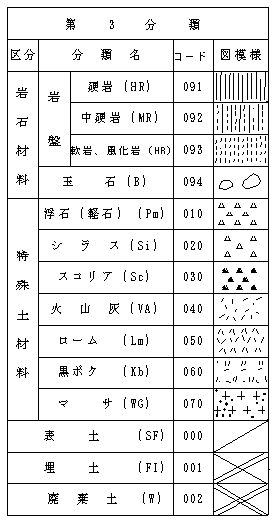

土質柱状図は，地質や地層構成と層厚，観察記録，標準貫入試験結果，試料採取方法
などボーリング調査の情報を調査地点ごとに、深さに対して図示したものです。

　土質柱状図から得られる情報（標準貫入試験結果として）

　　1）土質　　　砂・砂質土・粘性土・粘土

　　2）Ｎ値　　　土の硬軟，しまり具合

表-1　Terzaghi-Peckによる砂の相対密度

相対密度	非常に緩い	緩い	中位の	密な	非常に密な
N値	0～4	4～10	10～30	30～50	50以上

　　　
表-2　Terzaghi-Peckによる粘土のコンシステンシー　

コンシステンシー	非常に軟らかい	軟らかい	中位の	堅い	非常に堅い
N値	2未満	2～4	4～8	8～15	15～30

Ｎ値から求める内部摩擦角φと粘着力ｃの推定式

　砂の内部摩擦角

　　土木で良く用いられる式　　　φ ＝ √（15N） + 15　　　ただしＮ＞5
　
　　建築で良く用いられる式　　　φ ＝ √（20N） + 15

　粘性土の粘着力（ｃ）

　　qu ＝Ｎ / 8　　　Ｃ＝ qu / 2
　　
　　Ｃ＝Ｎ / 8 / 2

　　砂質粘土は、qu = Ｎ / 8を適用できない。
　　
　　シルト質粘土・純粘土はqu = Ｎ / 8を適用できる。

　　東京地方の沖積粘土はqu = Ｎ / 4でよい。

関東ロームのＮ値と許容支持力

　　Ｎ値＝ 3 ～ 6
　
　　ｑａ＝ 3　*　Ｎ　（t/m2)

コーン支持力ｑｃと一軸圧縮強さｑｕの関係
　　
　　　ｑｃ = 5 ｑｕ = 10 ｃ

　　　支持力
　　　
　　　　　連続基礎（極限支持力）　　ｑｄ＝ 5.7 Ｃ
　　　　　連続基礎（許容支持力）　　ｑａ＝ 1.9 Ｃ＝ 1.2Ｎ

　　　　　独立基礎（極限支持力）　　ｑｄｓ＝ 7.4 Ｃ
　　　　　独立基礎（許容支持力）　　ｑａｓ＝ 2.47Ｃ＝ 1.5Ｎ

水平方向地盤反力係数（kH）

　　　kH = η * kH0 ( BH / 0.3 )^(　-3　/　4　)

　　　kH0 = α * E0 / 0.3

　kH：水平方向地盤反力係数（kN/m3)
　η：壁体形式に関わる係数
　連続した壁体の場合　　η=1
　親杭横矢板壁の場合　　η=B0 / Bf 　ただし、η≦4
　B0：親杭中心間隔(m)
　Bf ：親杭フランジ幅(m)
　kH：直径30cmの剛体円板による平板載荷試験の値に相当する
　　　水平方向地盤反力係数（kN/m3)
　BH：換算載荷幅(m)
　　　親杭横矢板壁、連続壁ともにBH=10mとする。
　E0 ：表-3に示す方法で測定または推定した設計の対象とする位置での
　　地盤の変形係数（kN/m2)
　　固結シルトの変形係数は、原則として試験値を用いるが、試験結果が
　　得られない場合はαE0=210C(kN/m2)で推定してよい。
　　ただし、Ｃは土の粘着力（kN/m2)である。

次の試験方法による変形係数E0(kN/m2)	α
ﾎﾞｰﾘﾝｸﾞ孔内で測定した変形係数	4
供試体の一軸または三軸圧縮試験から求めた変形係数	4
標準貫入試験のＮ値よりE0=2800Nで求めた変形係数	1
