切・盛土丁張について

　上記の通り切土・盛土を行うときの丁張について説明します。

§盛土丁張

　１．計画高・計画距離をあらかじめ計算しておく。
　２．丁張がかかりそうな場所の地盤高を測る。
　３．ＦＨ−地盤高＝高低差

　４．ＣＬから法尻までの距離を計算

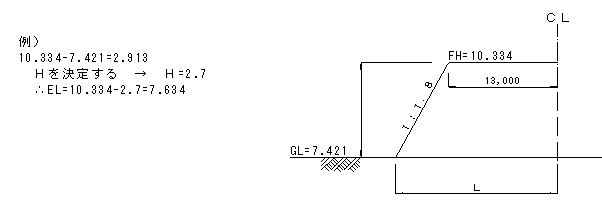

　　　Ｌ＝１３．０００＋Ｈ×１．８＋０．０５０（ふかし；数値は現場によって任意）＝１７．９１０ｍ
　５．杭を打つ前に線形の法線を出して丁張の向きを合わせる。
　６．ＣＬから距離Ｌをとってその前後に杭を打つ。

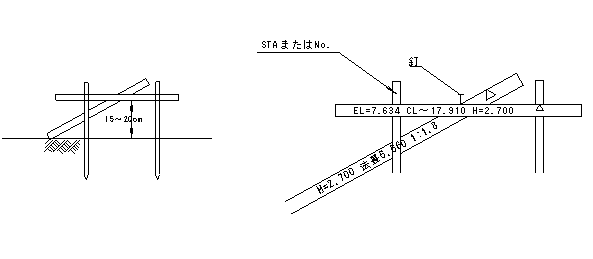

　７．杭の高さを測り横丁張をＥＬの高さでかける。
　８．ＣＬからの距離Ｌを横丁張に落とす。
　９．法勾配の法丁張をかける。
　１０．丁張にＥＬ，STAまたはNo.，ＣＬ〜，Ｈ，ＳＬ，勾配を明示する。
　１１．丁張をかけた後釘をオフセットでＸ，Ｙ，Ｚを取って図面（平面図や横断図）に落して正しいか確認。
　※盛土は上端です。

§切土丁張

　１．計画高・計画距離をあらかじめ計算しておく。
　２．丁張がかかりそうな場所の地盤高を測る。
　３．ＦＨ−地盤高＝高低差　→　Ｈを決定

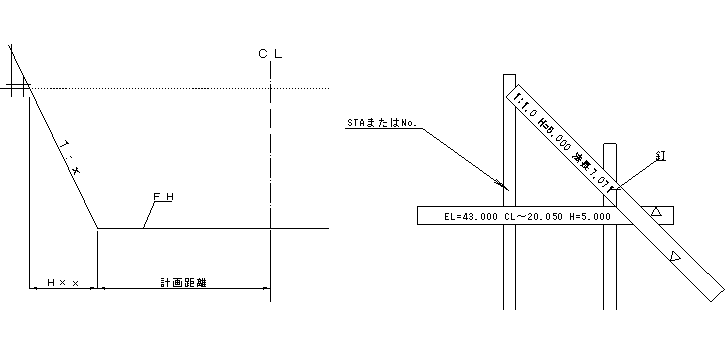

　４．ＣＬからの距離を計算。（この際、ふかしの値を計算する。）
　５．杭を打つ前に線形の法線を出して丁張の向きを合わせる。
　６．ＣＬから距離Ｌをとってその外側に杭を打つ。（掘削によってとばされないよう注意）
　７．杭の高さを測り横丁張をかける。
　８．ＣＬからの距離Ｌをとり横丁張に釘を打つ。
　９．法勾配の法丁張をかける。
　１０．丁張にＥＬ，STAまたはNo.，ＣＬ〜，Ｈ，ＳＬ，勾配を明示する。
　１１．丁張をかけた後釘をオフセットでＸ，Ｙ，Ｚを取って図面（平面図や横断図）に落して正しいか確認。
　※切土は下端です。
