山留工の設計計算

　ここでは，今までの事を踏まえて、実際に山留工の根入れ長さを計算しましょう。

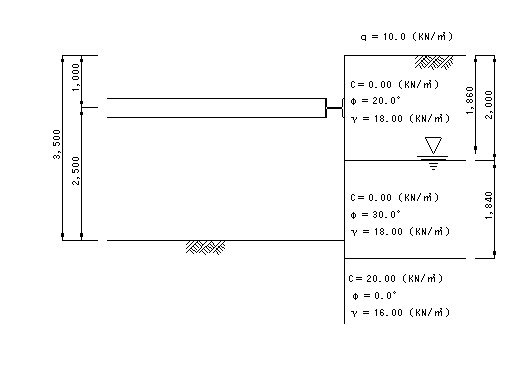

　設計条件

　主働側土質定数

　各段切梁設置前の先堀量　　　　　　　　　　1.0ｍ
　　

　　　　　　　　　　　　　地盤の水平方向地盤反力係数

　使用鋼材　　　　　　　　　　　　　　　　　　　　FSP−�V型

　矢板の継手剛性率
　　　断面二次モーメント（断面力・変位）　　　　45.0％
　　　　　　　　　　　　（Chang式根入長）　　　100.0％
　　　断面係数　　　　　　　　　　　　　　　　　60.0％
　　　地表載苛重　　　　主働側　　　　　　　　ｑ＝10.00（KN/�u）
　　　　　　　　　　　　受働側　　　　　　　　ｑ＝0.00（KN/�u）

　準拠指針　　　道路土工　仮設構造物指針
　　　各段切梁設置前の先堀量　　　　　　　　　　　1.00（ｍ）
　　　最低根入れ長　　　　　　　　　　　　　　　　3.00（ｍ）

　（ここでは，鋼矢板の変位，床付け面のボイリング，ヒービング，パイピング等，は考慮しない。

1.土圧の計算

　土圧の計算はランキンの式を用います。ランキンを用いるには，土圧係数を求めなければなりません。

【問題１】　主働土圧係数、受働土圧係数をもとめよ。　

【問題2】　土圧係数を元に土圧を計算し，主働側，受働側の土圧図を作成せよ。
　　　　　　　また，水圧図を作成せよ？

　　　　　　　　（3層目の深さをXとし，計算してみよう）

【問題3】　つり合い深さを求めよ？
　　　　
　　　　　　　　（主働側，受働側の土圧図，及び水圧図を元に，主働側のモーメント
　　　　　　　　　と受動側のモーメントが等しくなる X（3層目の深さ）を求める）

【問題4】　仮想支持点深さを求めよ？

【問題5】　必要根入れ長はいくつになるか？　

【問題6】　鋼矢板の断面応力計算をし、鋼矢板FSP−�V型が安全かどうか計算し、判定せよ？

　　　　　　　　（最下段切梁と仮想支持点を支点とする単純梁として，
　　　　　　　　　断面力をもとめる）

【問題7】　鋼矢板のたわみ量を求めよ？

【問題8】　切梁反力を求めよ？
